Трубки відвідні та імпульсні

код: —

Тип геометрії трубки

Тип приєднання до обладнання

Тип приєднання до датчику тиску

Матеріал

600 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

Трубки відвідні та імпульсні застосовуються для підмикання перетворювачів тиску до технологічних ліній у системах автоматичного керування.

Опис:

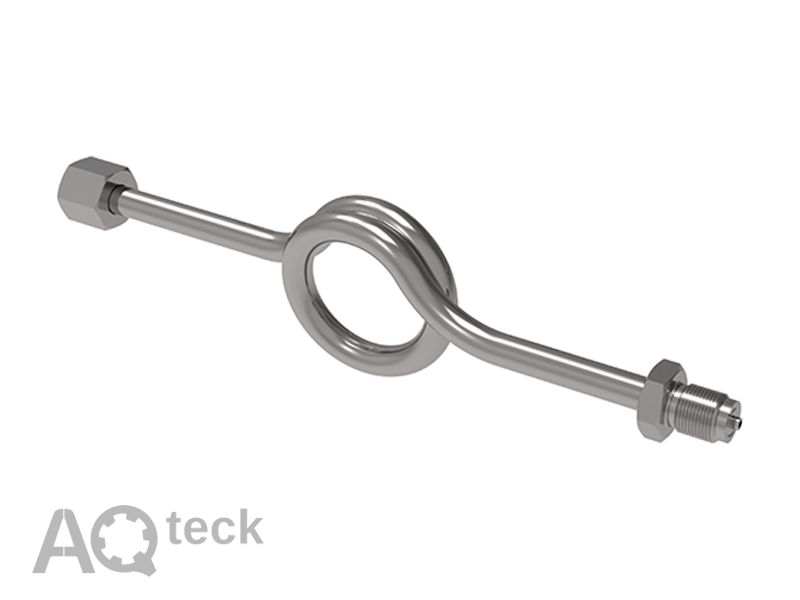

Трубки відвідні призначені для захисту перетворювача тиску або манометра від впливів вимірюваного середовища.

Трубки можуть бути прямі та спіральні.

Переваги трубки Перкінса:

захист від перегріву;
захист від пульсацій (тільки для трубок з наявністю петлі, наприклад, ТВ-СПх-х.х.350);
зручність приєднання і розташування датчика.

Принцип дії трубки відвідної ТВ

Перед запуском системи в експлуатацію трубку заповнюють розділювальною рідиною (наприклад, водою). Допускається, що розділювальною рідиною може стати сам продукт (наприклад, конденсована пара).

Температура повітря в трубці менша, ніж температура продукту, внаслідок чого в трубці накопичується конденсат, який запобігає потраплянню гарячого вимірюваного середовища на перетворювач тиску або манометр.

Наявність гідрозатвора в трубці також захищає датчик від стрибків тиску в системі.

Спіральна геометрія трубки сприяє демпфуванню гідроударів на підході до датчика.

Трубки прямі без наявності петлі (спіралі) також можуть слугувати захистом від високої температури вимірюваного середовища – за рахунок віддалення вимірювального пристрою від вимірюваного середовища і розсіювання тепла через стінки трубки в навколишній простір.

В асортименті перетворювачів тиску ПД100 мають різний стандарт штуцерів (див рисунок). Тому для гарного ущільнення між трубкою відвідною ТВ та перетворювачем тиску використовуються різні накидні гайки, які вказуються при замовленні Ш1 або Ш2.


Ш1 – Під штуцер стандарту ISO 1179-2	Ш2 – Під штуцер стандарту EN 837-1

Технічні характеристики:

Робоче середовище	рідина, пара, газ
Тиск робочого середовища	до 40 МПа
Температура робочого середовища	– 40…+350 °С
Граничні значення температур навколишнього повітря під час експлуатування	– 40…+80 °С
Приєднання до технологічної лінії	різьбове з’єднування М20х1,5 або зварювання
Приєднування до перетворювача	різьбове з’єднування М20х1,5
Матеріал	нержавіюча сталь АISI 304 або Ст20

Конструктивні виконання:


ТВ-П1-х.х.l	ТВ-П0-х.х.l

ТВ-CП1-х.х.l	ТВ-CП0-х.х.l

Позначення при замовленні:
