Кабель до термопар

Підмикання термопар до пристрою повинно виконуватись за допомогою спеціальних компенсаційних (термоелектродних) дротів, для виготовлення яких застосовуються ті ж сплави, що й для самої термопари

Опис:

Підмикання термопар до пристрою повинно виконуватись за допомогою спеціальних компенсаційних (термоелектродних) дротів, для виготовлення яких застосовуються ті ж сплави, що й для самої термопари:

• ДТПК, хромель-алюмель (ТХА)
• ДТПL, хромель-копель (ТХК)
• ДТПN, ніхросил-нісил (ТНН)
• ДТПJ, залізо-константан (ТЗК)

Для термопар типу платина-платинородій (ПП) як матеріал жил компенсаційних кабелів використовуються сплави міді.

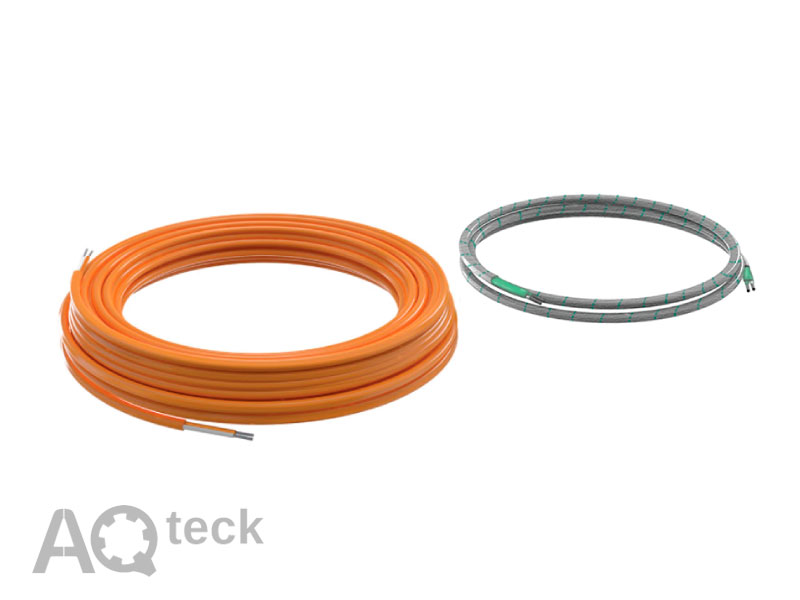

Компанія АКУТЕК виготовляє багатожильні та одножильні кабелі з ізоляцією різного типу для з’єднання перетворювача термоелектричного із вторинним пристроєм.

Кабель термопарний тип К (ХА), хромель-алюмель

Конструктивне виконання	Найменування	Опис	Температурний діапазон	Зовнішній діаметр (товщина/ширина)
1 – термоелектродний дріт 2 – склонитка	IEC-KX-2-GL/GL-Х	Двожильний однодротовий кабель Х- хромель «біла оболонка з червоним кембриком» + А- алюмель «зелена оболонка»	-40…+300 °С	d/D
	IEC-KX-2-GL/GL-0,5	Діаметр дротів: 0,5 мм		2,0/1,5
	IEC-KX-2-GL/GL-0,7	Діаметр дротів: 0,7 мм		2,0/3,0
1 – термоелектродний дріт 2 – ізоляція термостійкий силікон	IEC-KX-2-SIL/SIL-0,5	Багатожильний Перетин дротів 0,5 мм2 Ізоляція – термостійкий силікон	-40…+200 °С	4,4 ± 0,2 мм

Кабель термопарний тип N (HH), ніхросил-нісил

Конструктивне виконання	Найменування	Опис	Температурний діапазон	Зовнішній діаметр (товщина/ширина)
1 – термоелектродний дріт 2 – ізоляція термостійкий силікон	IEC-NX-2-SIL/SIL-0,5	Багатожильний Перетин дротів 0,5 мм2 Ізоляція – термостійкий силікон	-40…+200 °С	4,4 ± 0,2 мм

Кабель термопарний тип J (ЗК), залізо-константан

Конструктивне виконання	Найменування	Опис	Температурний діапазон	Зовнішній діаметр (товщина/ширина)
1 – термоелектродний дріт 2 – ізоляція термостійкий силікон	IEC-JX-2-SIL/SIL-0,44	Багатожильний Перетин дротів 0,44 мм2 Ізоляція – термостійкий силікон	-40…+200 °С	4,8 ± 0,2 мм

Кабель замовляється в метрах (кратність 1 метр).

Приклад замовлення

ІЕС-NX-2-SIL/SIL-0,5 – 5 метрів

Кабель термокомпенсаційний, тип N, багатожильний, в ізоляції – термостійкий силікон,  діаметр термоелектродів 0,5 мм², розмір 5 метрів.

Схеми підмикання:

Назва	Схема підмикання	Матеріал	Колір	Полярність
Кабель СФКЭ		Хромель	Червоний	+
		Алюмель	Натуральний або білий	–
		Копель	Синій
Кабелі ДКТК і ДКТL		Хромель	Червоний кембрик	+
		Алюмель/копель	Білий	–
Кабелі в ПВХ ізоляції тип N		Ніхросил	Трояндовий	+
		Нісил	Білий	–
Провід ПТГВВТ НН		Ніхросил	Синій	+
		Нісил	Білий	–
Кабелі в ПВХ ізоляції тип К		Хромель	Зелений	+
		Алюмель	Білий	–
Кабелі в ПВХ ізоляції тип S		Платинородій	Оранжевий	+
		Платина	Білий	–
