ДТПX165. Високотемпературні термопари на основі КТМС

Високотемпературні термопари на основі КТМС призначені для вимірювання температури до 1250 °С газоподібних, рідких, твердих та сипких середовищ, неагресивних за відношенням до матеріалу корпусу датчика.

Настанова щодо експлуатування – dtp_2

Конструктивні виконання:

Конструктивне виконання	Модель	Параметр	Матеріал	Довжина монтажної частини L, мм
	025*	D = 10 мм	ДТПL Матеріал арматури: сталь AISI 316Ti (-40… +600 °С) діаметр КТМС 3 мм   ДТПК Матеріал арматури: сталь AISI 316Ti (-40… +900 °С) діаметр КТМС 4,5 мм   ДТПN Матеріал арматури: сталь AISI 316Ti (-40… +900 °С) діаметр КТМС 4,5 мм   ДТПЈ Матеріал арматури: сталь AISI 316Ti (-40… +750 °С) діаметр КТМС 4,5 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Рухомий штуцер	045*	D = 10 мм M = 20×1,5 мм S = 22 мм
	075*
	125	D = 20 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) сталь AISI 316Ti (-40…+600 °С) Діаметр КТМС 3 мм   ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь AISI 316Ti (-40…+900 °С) сталь 15Х25Т (-40…+1000 °С) сталь AISI 310 (-40…+1100 °С) сталь 20Х25Н20С2 (-40…+1100 °С) Діаметр КТМС 4,5 мм   ДТПN сталь AISI 310 (-40…+1100 °С) сталь 20Х25Н20С2 (-40…+1110 °С) Діаметр КТМС 4,5 мм	250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	135	D = 20 мм, M = 27×2 мм*, S = 32 мм
	145	D = 12 мм, D1 = 20 мм	ДТПК корунд CER795 (-40…+1100 °С) Діаметр КТМС 4,5 мм   ДТПN корунд CER795 (-40…+1250 °С) Діаметр КТМС 4,5 мм
	155	D = 20 мм, D1 = 30 мм
	165	D = 20 мм, D1 = 30 мм, M = 27×2 мм*, S = 32 мм

* Моделі 025, 045, 075 тимчасово не виробляються
* За спец. замовленням можливе виготовлення датчика з трубною наріззю.

Для ДТП мод.145, 155, 165:

• температура в зоні переходу від корундової частини до металевої не повинна перевищувати 800 °С;
• швидкість нагріву корундового чохла не повинна перевищувати 150 °С/хв., занурення у вимірюване середовище – плавне.

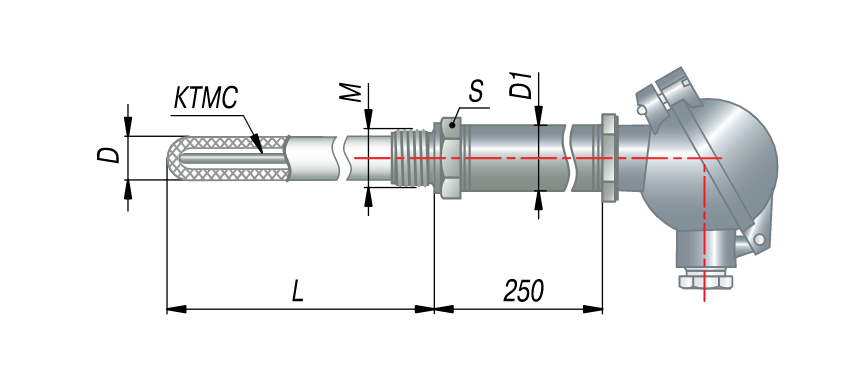

Конструктивні розміри монтажних частин ДТПХ145, ДТПХ155

Конструктивне виконання комутаційних головок для ДТПХхх5 на основі КТМС

Конструктивне виконання головки	Зменшена	Збільшена (стандарт)	Збільшена з засувкою (на замовлення)
Матеріал головки	Металева (алюмінієвий сплав)
Кресленик
Модель	025, 045, 075	125-165, 225	125-165, 225 на замовлення

Термопари мод. 025, 045, 075, 125…165, 225 мають модульну (розбірну) конструкцію. Якщо в процесі експлуатації чутливий елемент вийшов з ладу, а захисний чохол з корунду або жаростійкої сталі залишився цілий, оптимальним рішенням буде замінити тільки вставку, а не міняти весь датчик. Заміна вставки проста і може виконуватися без демонтажу високотемпературного датчика («Термопарні вставки»).

Максимальна температура вузлів підмикання металевих головок для ДТПХхх5 – 120 °С.

Опис:

Високотемпературні термопари на основі КТМС призначені для вимірювання температури до 1250 °С газоподібних, рідких, твердих та сипких середовищ, неагресивних за відношенням до матеріалу корпусу датчика.

Високотемпературні термопари мають розбірну конструкцію. Вставка із КТМС вміщується у чохли із сталі ХН45Ю або із корунда CER795. За стійкістю до впливу високих температур датчики цього типу одержали широке застосування у металургійній та фарфорово-фаянсовій галузях промисловості, де використовуються для контролю температури при випалюванні цегли та виробів із кераміки, вимірюванні температури димових газів тощо.

Термоелектроди для КТМС виготовляються із різних сплавів, завдяки чому одержують термопари з різними характеристиками та можливостями для застосування:

• хромель-копель ХК (L). Термопари мають високу стабільність при температурах до +600 °С;
• залізо-константан ЗК (J). Універсальні термопари для вимірювання температур до +750 °С;
• хромель-алюмель ХА (K). Термопари із цього сплаву відрізняються стійкістю до окислення при високих температурах (до +1100 °С);
• ніхросил-нісил НН (N). Термопари із цього сплаву відрізняються високою стабільністю та широким діапазоном робочих температур: від -40 до +1250 °С, що дозволяє застосовувати їх при заміні дорогих термопар, які виготовляються із дорогоцінних металів.

Технічні характеристики:

Показник теплової інерції термопар на основі КТМС (без захисного чохла)

Не перевищує значень, що зазначені в таблиці (залежно від виду робочого спаю та зовнішнього діаметра робочої частини d, мм):

Показник теплової інерції термопар на основі КТМС (в захисних чохлах D=12 і 20 мм)

Не перевищує значень, що зазначені в таблиці (залежно від виду робочого спаю та зовнішнього діаметра занурювальної частини D, мм):

Умови експлуатування

Робочі умови експлуатування вузлів комутації: приміщення з нерегульованими кліматичними умовами та (або) навіси, при атмосферному тиску від 84 до 106,7 кПа, з температурою в діапазоні від мінус 40 до +85 °С і відносною вологістю не більше 95 % при +35 °С і більш низьких температурах без конденсації вологи.

Граничні допустимі відхилення ТЕРС від НСХ за ДСТУ EN 60584-1

Робочий діапазон вимірюваних температур визначається виконанням датчика та залежить від матеріалу захисної арматури.

Величина нестабільності датчика не перевищує 0,5 границі допустимого відхилення ТЕРС від НСХ, що зазначене в таблиці «Граничні допустимі відхилення ТЕРС від НСХ».

Матеріали монтажних частин арматури термопар:

Рекомендована температура та умови застосування термопар ДТП залежно від матеріалу арматури

Комплектність:

1. Датчик

2. Паспорт та Гарантійний талон
