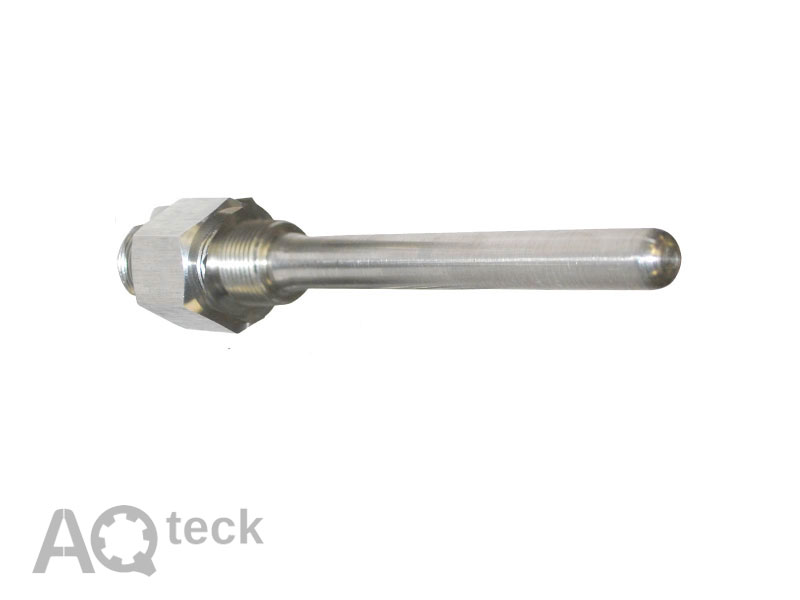

Гільзи захисні для монтажу датчиків з наріззю

код: —

Умовний тиск Ру

Кріпильна нарізь зовнішня (до процесу)

Кріпильна нарізь внутрішня (перетворювач)

Призначення

Довжина монтажної частини L, мм

768 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

Гільза захисні використовуються для монтажу термоперетворювачів на різних об’єктах. Розроблені для забезпечення захисту вимірювача від впливу тиску робочого середовища.

Опис:

Застосування термопар та термоопорів, а відповідно й гільз до них, широко розповсюджено у промисловості, у комунальному господарстві, аграрній галузі промисловості тощо.

Захисна гільза – це та оболонка, що відокремлює точний пристрій від агресивного середовища або області з високим тиском, дає змогу виконувати монтаж та замінення датчиків температури без порушення герметизації системи.

Технічні характеристики:

Матеріал гільз – сталь 12Х18Н10Т і сталь AISI 304 (аналог 08Х18Н10).
Температура середовища – до 600 °С.
Умовний тиск – 16; 25 МПа.

Гільзи захисні ГЗ.16.Х.Х.L і ГЗ.25.Х.Х.L, що призначені для монтажу датчиків температури з приварним штуцером, для повного вгвинчування штуцера датчика в гільзу мають довжину на 5 мм більшу, ніж вказується при замовленні.

А ГЗ.16.Х.Х.1.L і ГЗ.16.Х.Х.1.L призначені для монтажу датчиків температури з рухливим штуцером.

Технічні характеристики:

Конструктивні виконання гільз ГЗ.16.Х.Х.L для датчиків температури з приварним штуцером
(напр. ДТС/ДТП моделі 054, 064, 194, 065, 105 та подібні)

Позначення при замовленні	Ру, МПа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.2.L			М27х2			36	25
ГЗ.16.1.3.L			G1/2			30	20
ГЗ.16.3.1.L		G1/2	M20×1,5			30	20
ГЗ.16.3.2.L			М27х2			36	25
ГЗ.16.3.3.L			G1/2			30	20
ГЗ.16.2.1.L		M27×2	M20×1,5			32	20	22
ГЗ.16.2.2.L			М27х2			36	25
ГЗ.16.2.3.L			G1/2			32	20

Конструктивні виконання гільз ГЗ.25.Х.Х.L для датчиків з приварним штуцером
(напр. ДТС/ДТП моделі 074, 075, 085 та аналогічні)

Позначення при замовленні	Ру, Мпа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.L	25	M20×1,5	M20×1,5	16	12	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.2.L			М27х2			36	25
ГЗ.25.1.3.L			G1/2			30	20
ГЗ.25.3.1.L		G1/2	M20×1,5			30	20
ГЗ.25.3.2.L			М27х2			32	25
ГЗ.25.3.3.L			G1/2			30	20
ГЗ.25.2.1.L		М27х2	M20×1,5			32	20	22
ГЗ.25.2.2.L			M27×2			36	25
ГЗ.25.2.3.L			G1/2			32	20

Конструктивні виконання гільз ГЗ.16.Х.Х.1.L для датчиків температури з рухомим штуцером
(напр. ДТС/ДТП моделі 124, 134, 824, 834, 035, 265 та подібні)

Позначення при замовленні	Ру, Мпа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.2.1.L			М27х2			36	25
ГЗ.16.1.3.1.L			G1/2			30	20
ГЗ.16.2.1.1.L		М27х2	М20Х1,5			32	20
ГЗ.16.2.2.1.L			М27х2			36	25
ГЗ.16.2.3.1.L			G1/2			32	20
ГЗ.16.3.1.1.L		G1/2	M20×1,5			30	20	22
ГЗ.16.3.2.1.L			М27х2			36	25
ГЗ.16.3.3.1.L			G1/2			30	20

ПРИМІТКА

* Виробництво зазначених моделей тимчасово призупинено.

Конструктивні виконання гільз ГЗ.25.Х.Х.1.L для датчиків з рухомим штуцером
(ДТС/ДТП моделі 144, 844, 045, 055 та подібні)

Позначення при замовленні	Ру, МПа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.1.L	25	M20×1,5	M20×1,5	16	12	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.2.1.L			М27Х2			36	25
ГЗ.25.1.3.1.L			G1/2			30	20
ГЗ.25.3.1.1.L		G1/2	M20×1,5			30	20
ГЗ.25.3.2.1.L			М27Х2			36	25
ГЗ.25.3.3.1.L			G1/2			30	20
ГЗ.25.2.1.1.L		M27×2	M20×1,5			32	20
ГЗ.25.2.2.1.L			M27×2			36	25
ГЗ.25.2.3.1.L			G1/2			32	25	24

Конструктивні виконання приварних гільз ГЗ.16.0.X.L і ГЗ.25.0.X.L для термоперетворювачів з приварним штуцером
(напр. ДТС/ДТП моделі 054,064, 194, 065, 105, 074, 075, 085 та подібні)

Позначення при замовленні	Ру, МПа	М	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.0.1.L	16	М20×1,5	12	9,6	30	20	13	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.2.L		М27Х2			36	25	18
ГЗ.16.0.3.L		G1/2			30	20	18
ГЗ.25.0.1.L	25	М20×1,5	16	12	30	20	13
ГЗ.25.0.2.L		М27Х2			36	25	18
ГЗ.25.0.3.L		G1/2			30	20	18

Конструктивні виконання приварних гільз ГЗ.16.0.X.1.L і ГЗ.25.0.X.1.L для термоперетворювачів з рухомим штуцером
(напр. ДТС/ДТП моделі 124, 134, 824, 834, 035, 045, 144, 844, 055 та подібні)

Позначення при замовленні	Ру, МПа	М	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.0.1.1.L	16	М20×1,5	12	9,6	30	20	18	5.5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.2.1.L		М27Х2			36	25	18
ГЗ.16.0.3.1.L		G1/2			30	20	18
ГЗ.25.0.1.1.L	25	М20Х1,5	16	12	30	20	18
ГЗ.25.0.2.1.L		М27Х2			36	25	18
ГЗ.25.0.3.1.L		G1/2			30	20	18

Умови застосування перетворювачів із захисною гільзою з матеріалу сталь 12Х18Н10Т і AISI 304 (аналог 08Х18Н10)

Модель	Умовний тиск Р_у, Мпа	Занурна частина L,мм	Максимальна швидкість потоку, м/с
Модель	Умовний тиск Р_у, Мпа	Занурна частина L,мм	Пара	вода
ГЗ.16.Х.Х.L	16	60, 80, 100, 120	25	2,5
		160, 200, 250, 320	15	1,5
		400, 500, 630, 800, 1000	3	0,3
		1250, 1600, 2000	1	0,1
ГЗ.25.Х.Х.L	25	60, 80, 100, 120	40	4,0
		160	30	3,0
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2

Примітка. При температурі робочого середовища понад 400 °С значення граничної швидкості потоку зменшується в 1,5 рази.

Конструктивні виконання:


Конструктивні виконання гільз ГЗ.16.Х.Х.L для датчиків температури з приварним штуцером	Конструктивні виконання гільз ГЗ.16.Х.Х.1.L для датчиків температури з рухомим штуцером

Конструктивні виконання приварних гільз ГЗ.16.0.X.L і ГЗ.25.0.X.L для термоперетворювачів з приварним штуцером	Конструктивні виконання приварних гільз ГЗ.16.0.X.1.L і ГЗ.25.0.X.1.L для термоперетворювачів з рухомим штуцером

Позначення при замовленні:

Позначення при замовленні

Комплектність:

Гільза
Прокладка ущільнююча
Паспорт та гарантійний талон

Умовний тиск Ру

16, 25

Кріпильна нарізь зовнішня (до процесу)

0, 1, 3

Кріпильна нарізь внутрішня (перетворювач)

1, 3

Призначення

-, 1

Довжина монтажної частини L, мм

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
