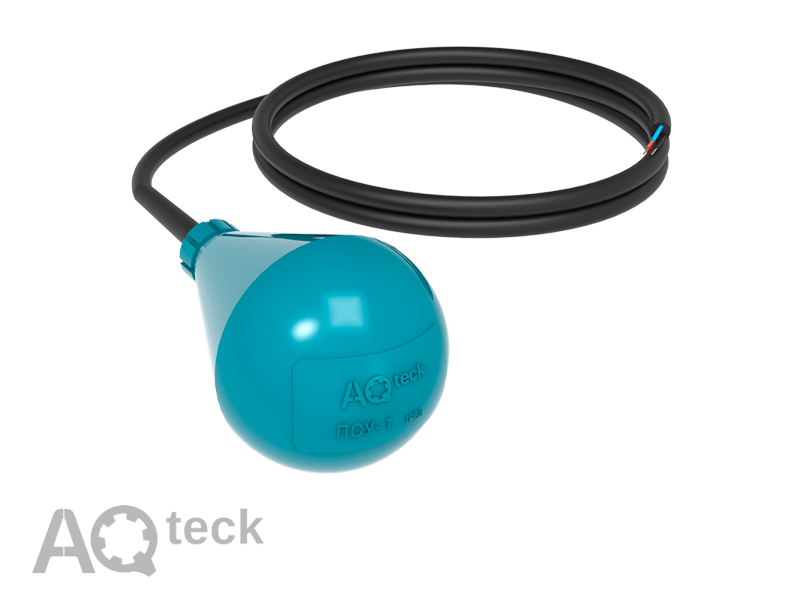

ПСУ-1. Підвісний сигналізатор рівня

Підвісний сигналізатор рівня призначений для сигналізації рівня стічних вод, каналізації та сильно забруднених рідин.

Настанова щодо експлуатування – psu-1

Опис:

Поплавковий вимикач ПСУ призначений для сигналізації рівня дуже забруднених рідин, стічних вод каналізаційних насосних станцій (КНС), вигрібних ям.

ПСУ використовується для керування наповненням/випорожненням резервуарів з водою та іншими неагресивними рідинами до матеріалу ПСУ, зокрема такими, що містять тверді домішки.

Датчики залежно від виконання випускаються з неопреновим кабелем довжиною 5, 10 і 20 метрів.

Принцип дії

Поплавковий вимикач кріпиться на міцному гнучкому кабелі та містить герметично закритий мікроперемикач.

Під час занурення датчика в рідину його корпус відхиляється, що викликає спрацьовування мікроперемикача. Мікроперемикач замикає / розмикає електричний ланцюг, таким чином вмикається / зупиняється виконавчий механізм (насос, вентиль тощо). На малюнку схематично представлено перемикання ПСУ для керування пристроями в разі досягнення (1) мінімального і (2) максимального рівнів спрацьовування.

Застосування сигналізатора рівня ПСУ-1

Поплавковий вимикач застосовується для контролю рівня стічних вод, хімічно агресивних рідин або харчових продуктів. Застосування ПСУ-1 в якості сигналізатора рівня вигрібної ями, стічних вод або каналізації дозволяє легко організувати схему управління насосом.

Сигналізатори рівня ПСУ-1 можуть працювати при температурах від 0 до +70 ° С в хімічно агресивних середовищах. Матеріал датчика – поліпропілен, матеріал кабеля – неопрен.

Приклади роботи ПСУ під час керування насосами

Спрацьовування ПСУ при досягненні (1) мінімального (сигнал на наповнення) і (2) максимального (сигнал на злив) рівнів рідини

Зручний монтаж

Для монтажу і підмикання сигналізатора ПСУ-1 рекомендуємо застосовувати клемну коробку КК-01. Коробка надає можливість зафіксувати сигналізатор на вертикальній площині або вертикальній трубі з зовнішнім діаметром до 55 мм (G 2”).

Затискач підвісний ЗП-1 призначений для монтажу і фіксації кабелю підвісного сигналізатора рівня ПСУ-1 на вертикальних поверхнях. Фіксація кабелю за допомогою затискача запобігає його заламуванню і розриву.

Технічні характеристики:

Конструктивні виконання:

Позначення при замовленні:

Комплектність:

1. ПСУ – 1 шт.
2. Паспорт та гарантійний талон – 1 шт.
3. Настанова щодо експлуатування – 1 шт.
