ПД155. Датчик тиску для автоматизації систем HVAC

Верхня межа вимірювань (ВМВ)

6 750 ₴

Доступні способи доставки:

Нова Пошта Нова Пошта
За тарифами перевізника
Укрпошта Укрпошта
За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення

Повернення і обмін протягом 14 днів з моменту покупки.

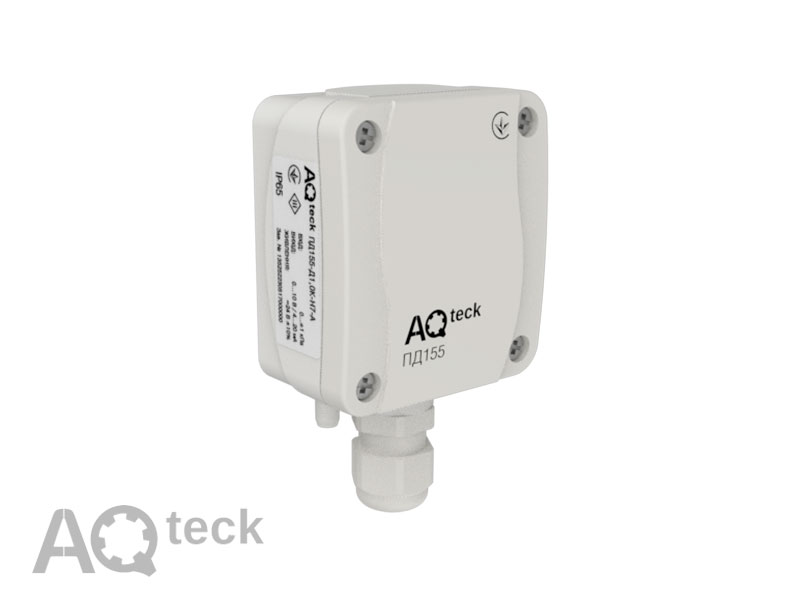

ПД155 призначений для вимірювання надлишкового тиску, розрідження і різниці тисків, а також об’ємної витрати повітря та перетворення виміряного значення в універсальний аналоговий сигнал струму 4…20 мА або напруги 0…10 В.

Перетворювач тиску ПД155 має 8 вимірюваних діапазонів та 2 вихідних сигнали (4…20 мА / 0…10 В), що перемикаються за допомогою Dip перемикачів.

П’єзорезистивний вимірювальний елемент з компенсацією температури гарантує високу точність та стабільність.

Настанова щодо експлуатування – pd155

Опис:

Перетворювач тиску ПД155  застосовується в автоматизації систем опалення, вентиляції та кондиціювання повітря (HVAC) :

  • вентиляційні канали та канали систем кондиціювання повітря,
  • контроль забруднення фільтрів через передавання інформації на контролер або безпосередньо на частотний перетворювач,
  • моніторинг тиску наддування в «чистих» виробничих приміщеннях,
  • моніторинг тиску повітря і неагресивних та негорючих газів в котельній автоматиці.



Переваги перетворювача тиску ПД155

  • Універсальний вихідний сигнал: 4…20 мА / 0…10 В.
  • Діапазони вимірювання:
    • 100П – можливість налаштувати діапазони вимірювання:
      0…50 Па; -50…50 Па; 0…100 Па; -100…+100 Па,
    • 1,0К – можливість налаштувати діапазони вимірювання:
      0…100 Па; -100…100 Па; 0…300 Па; -300…300 Па;
      0…500 Па; -500…500 Па; 0…1,0 кПа; -1,0…1,0 кПа,
    • 5,0К – можливість налаштувати діапазони вимірювання:
      0…1,0 кПа; -1,0…1,0 кПа; 0…2,0 кПа; -2,0…2,0 кПа;
      0…3,0 кПа; -3,0…3,0 кПа; 0…5,0 кПа; -5,0…5,0 кПа.
    • 10,0К – можливість налаштувати діапазони вимірювання:
      0…4,0 кПа; -4,0…4,0 кПа; 0…6,0 кПа; -6,0…6,0 кПа;
      0…8,0 кПа; -8,0…8,0 кПа; 0…10,0 кПа; -10,0…10,0 кПа.
  • 8 діапазонів вимірювання в одному датчику.
  • Напруга живлення: 24 В (±10 %).
  • Довгострокова стабільність і точність.
  • Вибір часу фільтрування вимірюваного сигналу: 10 с або 1 с.
  • Ступінь захисту корпусу: IP65.
  • Компактний настінний корпус 72×64×38.
  • Автоматичне та ручне корегування нуля.



Для підмикання перетворювачів тиску ПД155 до технологічних ліній викоростовують пристрій перехідний ПП-155.

Технічні характеристики:

Назва Значення
Електричні параметри
Схема підключення Трипроводова
Тип струму живлення Постійний
Споживана потужність не більше 1 Вт
Напруга живлення 24 В (±10 %)
Канал вимірювання тиску
Тип вимірюваного тиску Диференційний  (надлишковий та розрідження)
Верхня межа вимірювання (ВМВ)*
  • 0,1 кПа (перемикаючий)
  • 1,0 кПа (перемикаючий)
  • 5,0 кПа (перемикаючий)
  • 10,0 кПа (перемикаючий)
Граничний тиск перевантаження не більше ±50 кПа
Функції вимірювання
  • різниця тиску
  • об’ємна витрата**
Метрологічні характеристики
Похибка вимірювання при +25 °С***:

  • -100…+100 Па
  • -1…+1 кПа
  • -5…+5 кПа, -10…+10 кПа


  • ±3 Па
  • ±10 Па
  • ±35 Па
Довготривала стабільність ±1 % на рік
Вихід
Тип вихідного сигналу Перемикний 0…10 В / 4…20 мА
Опір навантаження:

  • 0…10 В
  • 4…20 мА


  • Не менше 25 кОм
  • 25…450 Ом
Конструктивні параметри
Габаритні та установчі розміри: 72х64х38
Підведення тиску до перетворювача Через вбудовані штуцери Ø 6 мм
Підключення штуцера «Р+» Зона підвищеного тиску
Підключення штуцера «Р-» Зона зниженого тиску
Ступінь захисту за ДСТУ EN 60529 IP65
Маса перетворювача, не більше

  • без упаковки
  • в упаковці


0,15 кг

0,30 кг
Умови експлуатування
Температура вимірюваного та навколишнього середовищ, -20…+50 °С
Атмосферний тиск 84…106,7 кПа
Відносна вологість не більше 95 % (при +30 °С)
* Нижня межа вимірювання залежить від типу вимірюваного тиску.

 ** Вихідний сигнал із добуванням квадратного кореня.

 *** Температурний вплив ± 0,1 %/°С від ВМВ

Конструктивні виконання:

Габаритні розміри ПД155





Габаритні розміри ПД155







Будова перетворювача тиску ПД155





Будова перетворювача тиску ПД155

Позначення при замовленні:

Позначення при замовленні ПД155

Схеми підмикання:

Схемв підмикання ПД155

Комплектність:

  1. Перетворювач – 1 шт.
  2. Паспорт та гарантійний талон – 1 шт.
  3. Настанова щодо експлуатування – 1 шт.
  4. Комплект монтажний – 1 шт.
Верхня межа вимірювань (ВМВ)
