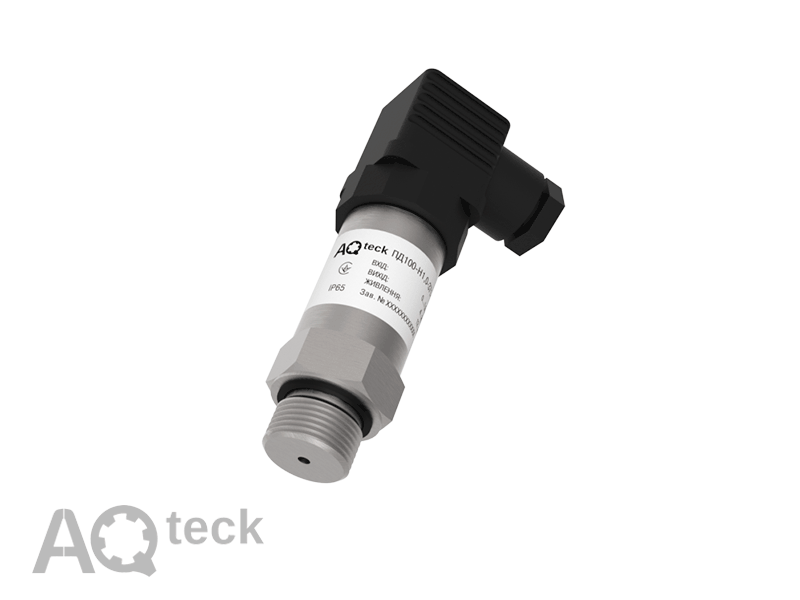

ПД100-311/371/381. Перетворювачі (датчики) тиску загальнопромислові з керамічною вимірювальною мембраною для систем ЖКГ

Датчики ПД100 моделі 311, 371 та 381 є перетворювачами надлишкового тиску з керамічною вимірювальною мембраною, сенсором на основі технології ТНК та кабельним вводом стандарту EN175301-803 (DIN43650 А).

Ця модель характеризується найбільш бюджетною ціною та стійкістю до агресивних середовищ.

Перетворювачі цієї моделі призначені для систем регулювання та керування на об’єктах житлово-комунального господарств: прямих та зворотних трубопроводах мережевої води систем ГВП/ХВП, теплолічильниках, гідравлічних системах, станціях підкачування води тощо.

Не рекомендується застосування в системах, де можливі гідроудари.

Настанова щодо експлуатування – pd100

Опис:

Перетворювачі цієї моделі призначені для систем регулювання та керування на об’єктах житлово-комунального господарств: прямих та зворотних трубопроводах мережевої води систем ГВП/ХВП, теплолічильниках, гідравлічних системах, станціях підкачування води тощо.

Не рекомендується застосування в системах, де можливі гідроудари.

Особливості перетворювача тиску ПД100-311/371/381

• Керамічна чутлива діафрагма з високою здатністю до перевантаження.
• Бюджетна ціна.
• Відмінна стійкість до корозії та зносу.
• Захист від електромагнітних завад і неправильної полярності.

Основні характеристики перетворювача тиску для ЖКХ

• вимірювання надлишкового тиску нейтральних до кераміки AL2О3 та нержавіючої сталі AISI 304S середовищ (гази, пара, вода, слабоагресивні рідини).
• перетворення тиску в уніфікований сигнал постійного струму 4…20 мА.
• верхня межа тиску, що вимірюється (ВМВ) – від 0,4 до 1,6 МПа.
• перевантажувальна здатність – не менше 150% ВМВ.
• основна зведена похибка – 0,5; 1,0 % ВМВ.
• ступінь захисту корпусу та електророз’єму перетворювача – IP65.

Технічні характеристики:

Конструктивні виконання:

		Нове маркування – доступні для замовлення
		Конструктивне виконання ПД100-Н-311/371

Позначення при замовленні:

Схеми підмикання:

Обмеження опору навантаження:

R_Н = R_В + R_ОБМ ≤ R_{Н MAX},

R_{Н MAX} = (U_ЖИВ – 10) / 0,02,

де R_В – вхідний опір вимірювача, Ом;

R_ОБМ – опір обмежуючого резистора, Ом;

R_{Н MAX} – максимальний опір навантаження, Ом;

U_ЖИВ – напруга живлення, В.

Комплектність:

1. Перетворювач тиску ПД100
2. Коротка інструкція
3. Паспорт та Гарантійний талон
4. • Відгалужена розетка роз’ємом EN175301-803 форма А з фіксувальним гвинтом (для моделі 3х1)
   • Відгалужена розетка роз’ємом EN175301-803 форма С з фіксувальним гвинтом (для моделі 3х2)
