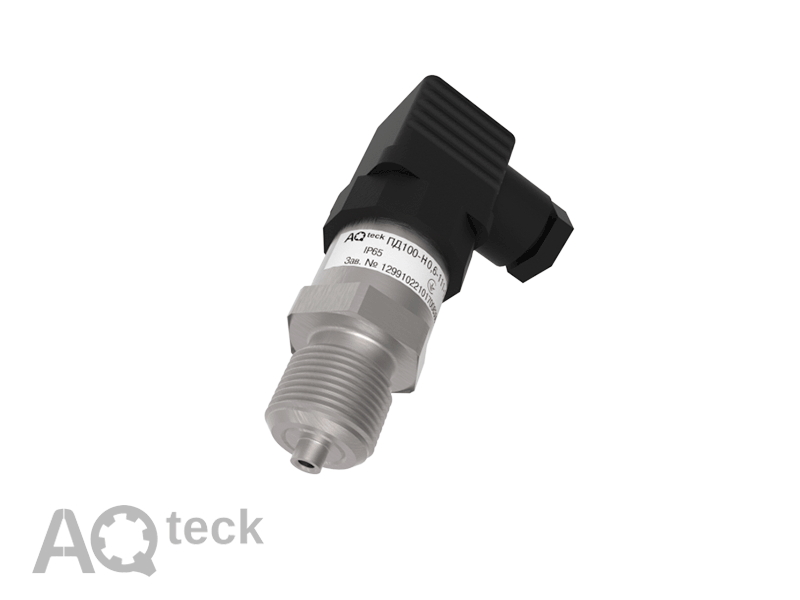

ПД100-111/171/181. (Надлишково-вакууметричний тиск!) Перетворювачі (датчики) тиску загальнопромислові з нержавіючою вимірювальною мембраною

Перетворювачі тиску ПД100 моделей 111, 171, 181 призначені для безперервного перетворення надлишкового, надлишково-вакуумметичного, вакуумметричного та абсолютного тиску хімічно неагресивних за відношенням до матеріалу датчика рідких або газоподібних середовищ в уніфікований сигнал 4…20 мА постійного струму. Ці моделі датчиків стійкі до гідроударів.

Настанова щодо експлуатування – pd100

Опис:

Моделі 111, 171, 181 датчиків ПД100 оснащено сенсором з вимірювальною мембраною із нержавіючої сталі AISI 316L, що забезпечує високу точність вимірювань. Сенсор виконано за технологією КНК та являє собою тензорезистивний міст, який нанесено на монокристал кремнію методом дифузії. Матеріал штуцера і корпуса – нержавіюча сталь AISI 304S. Електричний роз’єм датчиків відповідає стандарту EN175301-803.

Основні сфери застосування перетворювачів тиску ПД100 (моделі 111, 171, 181):

• системи холодного та гарячого водопостачання (ХВП та ГВП);
• теплопостачання;
• котельні, теплові пункти (ІТП, ЦТП);
• автоматика водоканалів;
• насосне та компресорне обладнання;
• технологічні процеси в пневмо- та гідросистемах;
• харчова промисловість.

Основні характеристики перетворювача тиску ПД100 (моделі 111, 171, 181)

• Робоче середовище: хімічно нейтральні за відношенням до нержавіючої сталі AISI 316L (AISI 304S) гази, пара та слабоагресивні рідини.
• Тип тиску, що вимірюється: надлишковий, надлишково-вакуумметричний, ваккумметричний.
• Верхня межа тиску, що вимірюється (ВМВ):
  • надлишковий тиск (Н): 10 кПа…40,0 МПа;
  • надлишково-вакуумметричний тиск (НВ): -0.005…2,5МПа;
  • вакуумметричний тиск (В): -0.1…0 МПа.
  • абсолютний тиск (А): 0…1,6 МПа (P_атм+Р_{надлишковий})
• Основна зведена похибка: 0,5; 1,0 % ВМВ.
• Перетворення надлишкового тиску в уніфікований сигнал 4…20 мА постійного струму.
• Перевантажувальна здатність: не менше 200% ВМВ.
• Ступінь захисту корпусу та електророз’єму датчика IP65.
• Завадостійкість відповідає вимогам до обладнання класу А за ДСТУ EN 61326-1:2016.
• Є захист від неправильного дотримання полярності (“+” та “-“) при підключенні.

Технічні характеристики:

Умови експлуатування

Робочі умови експлуатування: на відкритому повітрі або у приміщеннях без агресивних парів та газів при атмосферному тиску від 84 до 106,7 кПа, з температурою навколишнього повітря в діапазоні від -40 до +80 °С та відносною вологістю не більше 85 %, без конденсації вологи при 35 °С та низьких температурах.

Нормальні умови експлуатування: закриті приміщення без агресивних парів та газів з температурою повітря (23±5) °С та відносною вологістю не більше 80 % при атмосферному тиску від 84 до 106,7 кПа.

Конструктивні виконання:

Габаритні розміри ПД100-1х1 з діапазоном вимірювання від 35,0 кПа до 16,0 МПа

Габаритні розміри ПД100-111	Габаритні розміри ПД100-171	Габаритні розміри ПД100-181

Габаритні розміри ПД100-1х1 з діапазоном вимірювання 10 кПа, 25.0 МПа та 40.0 МПа

Позначення при замовленні:

Схеми підмикання:

Комплектність:

1. Перетворювач тиску ПД100-1х1
2. Паспорт та гарантійний талон
3. Настанова щодо експлуатування
4. Прокладка ущільнювальна – 2 шт. (для моделі ПД100-181 не комплектується)
