ДТС114. Термоопори з кабельним виводом

Зверніть увагу! На сайті вказані основні моделі і ціни на них. Якщо Вас цікавлять інші моделі: з 2-ома чутливими елементами, з іншою номінальною статичною характеристикою (НСХ), з дводротовою або чотиридротовою схемами з’єднання, іншою довжиною кабельного виводу, іншим класом допуску – звертайтесь за телефонами компанії, наші менеджери залюбки допоможуть Вам з вибором.

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, які неагресивні до захисної арматури та матеріалу чутливого елементу (ЧЕ) датчика. Наявність кабельного виводу забезпечує зручність та простоту монтажу, але обмежує верхню межу вимірювальних температур – до 150 °С (ДТС з мідним ЧЕ) та 250 °С (ДТС з платиновим ЧЕ).

Настанова щодо експлуатування – dts

Конструктивні виконання:

Конструктивне виконання	Модель	Параметри	Матеріал	Довжина монтажної частини  L*, мм
	014	D = 5 мм	латунь	25
	024	D = 8 мм	сталь 12Х18Н10Т	30
	214	D = 5 мм	сталь 12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160
	314	D = 5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160
	034	D = 5 мм, M = 8х1 мм	латунь	25
	044	D = 8 мм, M = 12х1,5 мм	сталь 12Х18Н10Т	30
	054	D = 6 мм, M = 16х1,5 мм**, S = 22 мм, h = 9 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	074	D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	194	D = 6 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	084	D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
	124	D = 6 мм, M = 16×1,5 мм**, S = 17 мм		60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм, M = 20×1,5 мм**, S = 22 мм
	144	D = 10 мм, M = 20×1,5 мм**, S = 22 мм
	824	D = 6 мм, M = 16×1,5 мм** (M12x1,5 мм і M20x1,5 мм на замовлення), S = 17 мм
	834	D = 8 мм, M = 20×1,5 мм**, S = 22 мм
	844	D = 10 мм, M = 20×1,5 мм**, S = 22 мм
	154	D = 10 мм, M = 20×1,5 мм**, S = 22 мм
	174	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	184	D = 6 мм, D1 = 10 мм
	484	D = 4 мм, D1 = 10 мм (тільки PT100, PT500, PT1000)
	204	M = 10×1 мм, S = 14 мм	латунь	40, 65
	224	Датчик накладний на трубопровід діаметром від 20 до 200 мм.Кріпиться на трубопровід за допомогою кабельного хомута.	латунь	43
	324	D = 6 мм	сталь 12Х18Н10Т	41
	424	L = 32 мм L1 = 15 мм L2 = 6,5 мм	Алюміній Д16	32
	434	L = 20 мм L1 = 12,5 мм L2 = 5,5 мм Тільки для PTt100, PT500, PT1000		20

Примітка:

1. Виконання з 2-ма чутливими елементами  можливо для моделей з діаметром захисної арматури 8 і 10 мм.
2. Датчики з 2-провідною схемою з’єднання виготовляються з обмеженнями по довжині монтажної частини і кабельного виводу –  загальна довжина монтажної частини (L) і кабельного виводу (I)  повинна бути:
   • для 50М і 50П – не випускаємо
   • для 100П, РТ100 – не більше 320 мм
   • для РТ500 – не більше 1600 мм
   • для РТ1000 – не більше 3200 мм
3. Датчики з класом допуску А і з 2-дротовою схемою внутрішніх з’єднань провідників – не виготовляємо.
4. Датчики з 3-дротовою схемою з’єднань і НСХ 50М виготовляються з довжиною кабельного виводу до 13 м.

Опис:

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, які неагресивні до захисної арматури та матеріалу чутливого елементу (ЧЕ) датчика. Наявність кабельного виводу забезпечує зручність та простоту монтажу, але обмежує верхню межу вимірювальних температур – до 150 °С (ДТС з мідним ЧЕ) та 250 °С (ДТС з платиновим ЧЕ).

Номінальні статичні характеристики (НСХ) за ДСТУ 6651-ТО:

• ТОМ 50М и 100М (W₁₀₀ = 1,428, α = 0,00428 °С^-1)
• ТОП 50П и 100П (W₁₀₀ = 1,391, α = 0,00391 °С^-1)
• ТОП Pt100, Pt500, Pt1000 (W₁₀₀ = 1,385, α = 0,00385 °С^-1)

Варіанти виконання ДТС за типом підмикання: двох-, трьох-, та чотирьохдротова схеми підмикання.

Стійкість до зовнішніх механічних впливів за ГОСТ 12997-84: термоперетворювачі опору без монтажних елементів (у металевій захисній арматурі) відповідають групі V2, інші − групі N2.

Показники надійності термоопорів ДТСхх4 при дотриманні умов експлуатування (ймовірність безвідмовної роботи):

– ДТС з платиновим ЧЕ:

• у діапазоні температур від -50 до +250 °С – не менше 0,95 за 40 000 год;
• у діапазоні температур від -196 (-70 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менше 0,95 за 15 000 год.

– ДТС з мідним ЧЕ:

• у діапазоні температур від -50 до +150 °С – не менше 0,95 за 15 000 год.

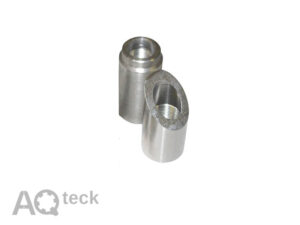

Для встановлення датчиків ДТСхх4 з кабельним виводом на об’єкти вимірювання температур рекомендовано використовувати гільзи ГЗ.16 и ГЗ.2, бобишки Б.П.1 и Б.У.1.

Технічні характеристики:

Граничні допустимі відхилення, що відповідають класу датчика

Позначення при замовленні:

Примітки:

1. Виробництво моделей з чутливим елементом 100П і 50М тимчасово призупинено.
2. Виконання з двома чутливими елементами можливо для моделей з діаметром 8 і 10 мм.
3. Датчики з 2-проводною схемою з’єднування виготовляються з обмеженнями по довжині монтажної частини та довжині кабельного виводу – загальна довжина монтажної частини (L) і кабельного виводу (l) повинна бути:
   • для 50М, 50П – не виготовляємо
   • для 100П, РТ100 – не більше 320 мм
   • для РТ500 – не більше 1600 мм
   • для РТ1000 – не більше 3200 мм

Приклад позначення при замовленні:

ДТС074-50М.А3.160/2

Це означає, що виготовляти та постачати треба термоперетворювач опору мідний 50М, модель 074, клас допуску А, з трьохдротовою схемою з’єднувань, довжиною монтажної частини 160 мм, довжиною кабельного виводу 2 м, діапазон вимірювання: -50…+120 °С.

ДТС314-РТ100.А4.40/10

Це означає, що виготовляти та постачати треба термоперетворювач опору платиновий РТ100, модель 314, клас допуску А, з чотирьохдротовою схемою з’єднувань, довжиною монтажної частини 40 мм, довжиною кабельного виводу 10 м, діапазон вимірювання: -50…+120 °С.

Комплектність:

1. Перетворювач
2. Паспорт та Гарантійний талон
