ДТС095. Термоопори з комутаційною головкою

Зверніть увагу! На сайті вказані основні моделі і ціни на них. Якщо Вас цікавлять інші моделі: з 2-ома чутливими елементами, з металевою комутаційною головкою, з дводротовою або чотиридротовою схемами з’єднання, іншим класом допуску – звертайтесь за телефонами компанії, наші менеджери залюбки допоможуть Вам з вибором.

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, які неагресивні до захисної арматури та матеріалу чутливого елемента (ЧЕ) датчика. Термоопори з комутаційною головкою дозволяють вимірювати температуру до 500 °С (ДТС з платиновим ЧЕ) та до 180 °С (ДТС з мідним ЧЕ). Підмикання до вимірювальної лінії виконується мідним кабелем (кабель до комплекту не входить, потрібно замовляти окремо).

Настанова щодо експлуатування – dts

Конструктивні виконання:

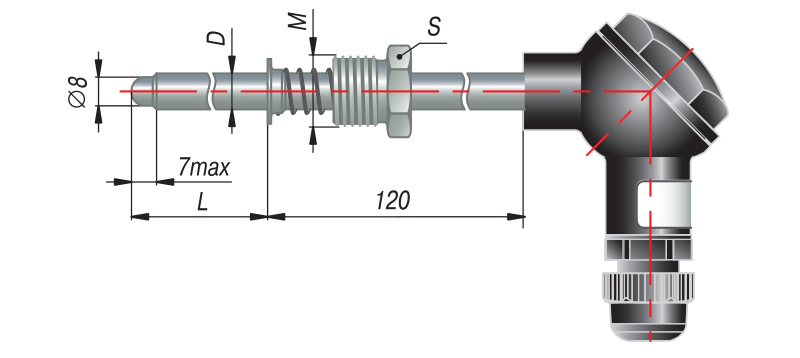

Конструктивне виконання	Модель	Параметри	Матеріал	Довжина монтажної частини L*, мм
	015	D = 8 мм	сталь 12Х18Н10Т	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000,1250, 1600, 2000
	025	D = 10 мм
	515Л	D = 6 мм		60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000
Рухливий штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм		60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000,1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм		60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000
Рухливий штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Рухливий штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм		60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Рухливий штуцер	095	D = 10 мм,M = 20х1,5 мм**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	505Л	D = 6 мм, M = 20х1,5 мм**, S = 27 мм		60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000
	125Л	D = 6 мм (-50…+100°С)		60, 80, 100
	405Л	D = 5 мм		80, 100, 120, 160, 200, 250

Примітки:

1. Виконання з двома чутливими елементами можливе для моделей з діаметром захисної арматури 8 і 10 мм.
2. Датчики з двома чутливими елементами виготовляють лише зі збільшеною комутаційною головкою.
3. При вимірюванні температури вище 180 °С для моделей 015, 025, 105 рекомендуємо використовувати датчики з металевою головкою.
4. Датчики з 2-провідною схемою з’єднання виготовляються з обмеженнями по довжині монтажної частини:
   • 50П – не виготовляємо
   • для 50М – не більше 200 мм
   • для 100М, 100П, РТ100 – не більше 630 мм
5. ДТС з двома чутливими елементами і металевою комутаційною головкою виготовляються лише за 2-провідною схемою.
6. Датчики з класом допуску А і з 2-провідною схемою внутрішніх з’єднань провідників – не виготовляємо. А2 – заборонено ДСТУ ГОСТ 6651 (див.п. 6.2).
7. Модель 405, 515, 505 з пластмасовою головкою виготовляється тільки у виконанні Л – збільшена головка.
8. Модель ДТС405 за 4-провідною схемою не виготовляється.
9. Під час вибору довжини монтажної частини в моделі 405 необхідно враховувати товщину (12 мм) рухомого фланця.
10. Модель ДТС405 з сенсорами 50П, 100П не виготовляється.
11. Можливе виконання датчиків із загальною довжиною занурювальної частини 2350 мм. Для уточнення можливості виробництва та вартості прохання звертатися в техпідтримку.

Конструктивне виконання комутаційної головки для ДТС моделей ХХ5

Стандартне виконання		Збільшена		ДТС125Л
Пластмасова	Металева	Пластмасова	Металева	Пластмасова
Кабельний ввод М20Х1,5	Кабельний ввод М16Х1,5	Кабельний ввод М20Х1,5	Кабельний ввод М20Х1,5	Кабельний ввод М16Х1,5
Діаметр кабеля, що підмикається, до 10 мм	Діаметр кабеля, що підмикається, до 8 мм	Діаметр кабеля, що підмикається, до 10 мм	Діаметр кабеля, що підмикається, до 10 мм	Діаметр кабеля, що підмикається, до 8 мм

Опис:

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, які неагресивні до захисної арматури та матеріалу чутливого елемента (ЧЕ) датчика. Термоопори з комутаційною головкою дозволяють вимірювати температуру до 500 °С (ДТС з платиновим ЧЕ) та до 180 °С (ДТС з мідним ЧЕ). Підмикання до вимірювальної лінії виконується мідним кабелем (кабель до комплекту не входить, потрібно замовляти окремо).

Номінальні статичні характеристики (НСХ) за ДСТУ 2828:2015 :

• ТОМ 50М та 100М (W₁₀₀ = 1,428, α = 0,00428 °С^-1)
• ТОП 50П та 100П (W₁₀₀ = 1,391, α = 0,00391 °С^-1)
• ТОП Pt100, Pt500, Pt1000 (W₁₀₀ = 1,385, α = 0,00385 °С^-1)

Варіанти виконання ДТС за типом підмикання: двох-, трьох-, та чотирьохдротова схеми підмикання

Стійкість до зовнішніх механічних впливів за ГОСТ 12997: термоперетворювачі опору без монтажних елементів (у металевій захисній арматурі) відповідають групі V2, інші − групі N2.

Показники надійності термоопорів ДТСхх5 при дотриманні умов експлуатування (ймовірність безвідмовної роботи):

– ДТС з платиновим ЧЕ:

• у діапазоні температур від -50 до +250 °С – не менше 0,95 за 40 000 год;
• у діапазоні температур від -196 (-70 °С – для РТ100, РТ500, РТ1000) до -50 °С та від +250 до +450 °С – не менше 0,95 за 15 000 год;
• у діапазоні температур від +450 до +500 °С – не менше 0,95 за 8 000 год.

– ДТС з мідним ЧЕ:

• у діапазоні температур від -50 до +180 °С – не менше 0,95 за 15 000 год.

Температура клемної головки у робочих умовах експлуатування не повинна перевищувати температуру:

• 200 °С – для клемних головок із алюмінієвого сплаву
• 120 °С – для головок із поліаміду

Для монтажу датчиків ДТСхх5 на об’єкти вимірювання температури рекомендується застосовувати гільзи ГЗ.16 та ГЗ.25, бобишки Б.П.1, Б.П.2 та Б.У.1, а також знімні рухливі штуцери ШП.

Технічні характеристики:

Граничні допустимі відхилення, що відповідають класу датчика

Позначення при замовленні:

Позначення при замовленні ДТСхх5

Позначення при замовленні ДТС125Л

Примітка

Виробництво моделей з чутливим елементом 100П та 50М тимчасово призупинено!

Приклад позначення при замовленні:

ДТС105-РТ100.А3.200.МГ

Це означає, що виготовляти та постачати треба термометр опору платиновий РТ100, модель 105, клас допуску А, з трьохдротовою схемою з’єднувань, довжина монтажної частини 200 мм, металева комутаційна головка.

2ДТС045Л-100П.В3.120

Це означає, що виготовляти та постачати треба термометр опору з двома чутливими елементами платиновий 100П, модель 045Л, клас допуску В, з трьохдротовою схемою з’єднувань, довжина занурювальної частини 120 мм.

Комплектність:

1. Перетворювач
2. Паспорт та Гарантійний талон
