ДТПХ084. Термопари з кабельним виводом

Зверніть увагу! На сайті вказані основні моделі і ціни на них. Якщо Вас цікавлять інші моделі: з 2-ома чутливими елементами, іншою довжиною кабельного виводу, іншим виконанням робочого спаю відносно корпусу – звертайтесь за телефонами компанії, наші менеджери залюбки допоможуть Вам з вибором.

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, неагресивних до захисної арматури та матеріалу термоелектродів. Кабельний вивід забезпечує зручність та швидкість монтажу, але обмежує верхню межу вимірюваних температур до 300-400 °С.

Настанова щодо експлуатування – dtp

Конструктивні виконання:

Конструктивні виконання	Модель	Параметри	Довжина монтажної частини L*, мм	Матеріал
	014	D = 5 мм	25	ДТПК, ДТПL латунь (-40…+300°С)
	024	D = 8 мм	30	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400°С)
	034	D = 5 мм, М = 8х1 мм**	25	ДТПК, ДТПL латунь (-40…+300°С)
	044	D = 8 мм, M = 12х1,5 мм**	30	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400°С)

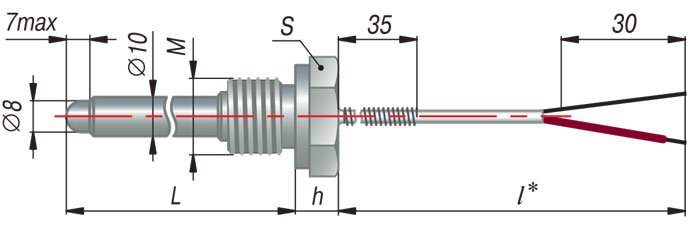

	054	D = 6 мм, М = 16х1,5 мм**, S = 22 мм, h = 9 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	074	D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	084	D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
	124	D = 6 мм, M = 16х1,5 мм**, S = 17 мм	10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
	144	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	154	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	194	D = 5 мм, D1 = 10 мм	60, 80, 100, 120, 160, 200, 250, 320
	204	M = 10х1 мм**, S = 14 мм	40, 65	ДТПК, ДТПL латунь (-40…+400°С)
	294	D=6 мм M = 12х1,5 мм, БЗ12	Довжина будь-яка 10…3200	ДТПК, ДТПL Сталь 12Х18Н10Т (-40…+400°С)

* Довжина кабельного виводу l та довжина монтажної частини L вибираються при замовленні.
** За спец. замовленням можливе виготовлення датчика з трубною різзю.

Примітка – БЗ – байонетне з’єднування

Для приєднання датчика до вторинних пристроїв Ви можете підібрати кабелі термопар.

Опис:

Принцип дії термоелектричних перетворювачів (термопар) ґрунтується на виникненні термоелектрорушійної сили (термоЕРС) у місці з’єднання двох провідників з різними термоелектричними властивостями.

Значення термоЕРС залежить від різниці температур спаю та холодних кінців термопари. Як матеріал термоелектродів застосовуються спеціалізовані сплави, найпоширенішими є хромель-алюмель (ХА), та хромель-копель (ХК). Для вимірювання високих температур найчастіше застосовується термопара з термоелектродами із чистої платини та сплаву платини з 10 % родія (ПП), ніхросил-нісил (НН).

Призначені для температурних вимірювань твердих, рідких та газоподібних середовищ, неагресивних до захисної арматури та матеріалу термоелектродів. Кабельний вивід забезпечує зручність та швидкість монтажу, але обмежує верхню межу вимірюваних температур до 300-400 °С.

Номінальні статичні характеристики (НСХ) за ДСТУ EN 60584-1:2016 :

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показники надійності термоелектричних перетворювачів ДТПхх4 при дотриманні умов експлуатування у діапазоні температур від -40 до +400 °С (до +300 °С – для мод.014, 034):

• ймовірність безвідмовної роботи – не менше 0,95 за 16 000 год;
• середній термін служби – не менше 4 років;
• гарантійний термін експлуатування – 2 роки.

Стійкість до зовнішніх механічних впливів за ГОСТ 12997-84: ДТПК (L) без монтажних елементів (у металевій захисній арматурі) відповідають групі V2, інші – групі N2.

Усі термоелектричні перетворювачі АКУТЕК мають сертифікат засобів вимірювання та проходять первинну перевірку на заводі-виробнику.

Технічні характеристики:

Тривалість експлуатування термопар у спокійній атмосфері чистого повітря, при якому змінення термоЕРС не первищує 1%.

Граничні допустимі відхилення ТЕРС від НСХза ДСТУ EN 60584-1

Робочий діапазон вимірюваних температур визначається виконанням датчика та залежить від матеріалу захисної арматури.

Величина нестабільності датчика не перевищує 0,5 границі допустимого відхилення ТЕРС від НСХ, що зазначене в таблиці «Граничні допустимі відхилення ТЕРС від НСХ».

Позначення при замовленні:

Приклад позначення при замовленні:

ДТПL094-01.160/12

Це означає, що виготовляти та постачати треба перетворювач термоелектричний «хромель-копель» з діапазоном вимірювання температури: -40…+400 °С, модель 094, з ізольованим робочим спаєм, діаметром термоелектроду 0,7 мм, довжиною монтажної частини 160 мм, довжиною кабельного виводу 12м.

Комплектність:

1. Перетворювач
2. Паспорт та Гарантійний талон
