ДРП-3.3 (ПДУ-3.3). Трирівневі поплавкові датчики

ЗВЕРНІТЬ УВАГУ! На сайті вказані не всі варіанти по довжині датчиків , які доступні до замовлення і тільки варіанти з 1м кабелю. Якщо Вас цікавить варіант, якого немає в переліку – дзвоніть по телефонам компанії, наші менеджери обов’язково допоможуть в підборі.

Трирівневі поплавкові датчики рівня ДРП-3.3 (ПДУ-3.3) – це надійні та прості в експлуатуванні пристрої, що призначені для контролю та сигналізації трьох (мінімального, середнього та максимального) рівнів рідини у відкритому або закритому резервуарі.

Настанова щодо експлуатування – drp

Опис:

Принцип дії поплавкового датчика ґрунтується на механічному переміщенні уздовж штоку поплавка, що містить постійний магніт. Контакти герконів, які встановлено у штоці, замикаються у магнітному полі поплавка, та на виході пристрою формується відповідний сигнал.

Випускаються трирівневі датчики рівня ДРП (ПДУ) з нормально-замкненими та нормально-розімкненими контактами.

Трирівневі поплавкові датчики ДРП-3.3 (ПДУ-3.3) випускаються з вертикальним типом монтажу та з кулеподібними поплавками.

Особливості та функціональні можливості ДРП (ПДУ)

Загальнопромислові трирівневі датчики рівня виготовляються із нержавіючої сталі 12X18H10T. Пристрої цього типу призначені для роботи з будь-якими рідкими середовищами, які не утворюють летких вибухонебезпечних сполук та не мають корозійної активності щодо матеріалів, із яких виготовлено датчик.

Варіанти кріплення датчика рівня: горизонтальне (ДРП-1.1) та вертикальне (ДРП-2.2, ДРП-3.3).

Трирівневі датчики ДРП-3 (ПДУ-3) не рекомендується застосовувати для контролю рівня липких або схильних до засихання та /або замерзання рідин.

Верхня межа діапазону робочих температур для трирівневих датчиків ДРП (ПДУ) складає 105 °С. Нижнє граничне значення робочої температури залежить від характеристик рідкого середовища та повинно перевищувати температуру її замерзання.

Для підмикання ДРП (ПДУ) до систем автоматичного регулювання та керування датчики укомплектовані силіконовим кабелем AWG24 будь-якої довжини або дротом НВ 0,35 довжиною 500 мм.

Застосування датчиків рівня ДРП (ПДУ)

Поплавкові датчики дають змогу контролювати спорожнення та переповнення резервуару, а також досягнення встановленого проміжного рівня. Пристрої цього типу відрізняються простотою та зручністю монтажу, довговічністю та низькою вартістю. Завдяки цьому ДРП (ПДУ) широко застосовуються у житлово-комунальному господарстві, а також у різних галузях промисловості – хімічній, харчовій, автомобільній тощо.

Підвищення рівня рідини у резервуарі призводить до переміщення поплавка вверх та замиканню/розмиканню контакту датчика рівня. а) ДРП (ПДУ) з нормально-розімкненим контактом б) ДРП (ПДУ) з нормально-замкненим контактом Технічні характеристики: Назва параметра Значення Електричні параметри Кількість рівнів, що контролюються 3 Максимальна комутована потужність, В 30 Максимальний комутований струм, А 2 Максимальна комутована напруга, В 300 Кількість спрацьовувань при напрузі комутації постійного струму 24 В та струмі 0,25 А 1х106 Конструктивні праметри Розташування осі монтажного отвору датчика у резервуарі Вертикальне Максимальна довжина штоку до нижнього рівня, мм 3000 Стан контактів датчика у нижньому положенні поплавка Нормально-розімкнений Нормально-замкнений Густина вимірювального середовища, г/см3 0,65 Температура контрольованого середовища, °С -40…+105 Тиск контрольованого середовища, МПа 2 Матеріал робочої частини датчика Сталь 12Х18Н10Т та AISI 316L (поплавок) Ступінь захисту за ГОСТ 14254 IP68 Довжина кабельного виводу, м, не менше Значення кратне 1, мінімальна довжина 1

Конструктивні виконання:

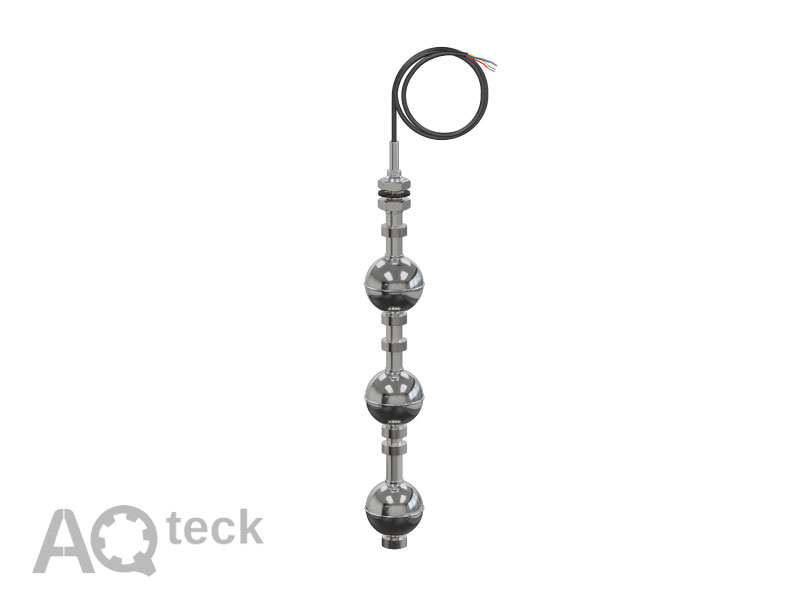

Трирівневі поплавкові датчики рівня ДРП-3.3

Позначення при замовленні:

ПРИМІТКА

Тимчасово ДРП-3.3 виготовляємо лише з нормально-розімкнутим контактом,

нормально-замкнений контакт – у процесі відновлення!

Приклад позначення при замовленні:

ДРП-3.3.2000.1000.50.К/8

Умовне позначення означає, що виготовляти та постачати треба поплавковий датчик рівня ДРП (ПДУ) загальнопромислового виконання з вертикальним типом монтажу, що має три сигналізувальні рівні, кулеподібні поплавки, шток довжиною 2000 мм до нижнього рівня, 1000 мм до середнього рівня та 50 мм до верхнього рівня, різні типи контактів: для нижнього та середнього рівня – нормально-розімкненим, для верхнього рівня –нормально-замкненим, кабельний вивід довжиною 8 м.

Комплектність:

1. Датчик ДРП – 1 шт.
2. Паспорт – 1 прим.
