ДРК.4. Багатоелектродні кондуктометричні датчики рівня для резервуарів відкритого типу

ЗВЕРНІТЬ УВАГУ! Датчики ДРК4 з довжиною 3,5м і 4м доступні до замовлення тільки самовивозом з заводу виробника в місті Харків!

Багатоелектродні кондуктометричні датчики серії ДРК.4 призначені для сигналізації рівнів рідини струмопровідної рідини у резервуарах відкритого типу.

Настанова щодо експлуатування – drk

Опис:

Багатоелектродні кондуктометричні датчики серії ДРК.4 призначені для сигналізації рівнів рідини струмопровідної рідини у резервуарах відкритого типу.

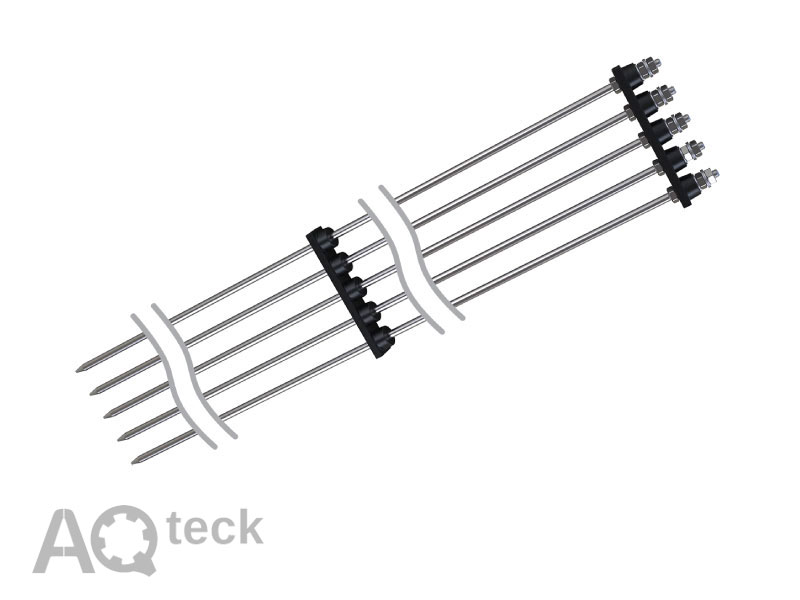

Випускаються датчики з трьома, чотирма та п’ятьма електродами довжиною:

• 0,5 м
• 1 м
• 1,95 м
• 2,5 м
• 3 м
• 3,5 м ДОСТУПНІ ТІЛЬКИ САМОВИВОЗОМ
• 4 м ДОСТУПНІ ТІЛЬКИ САМОВИВОЗОМ

Електроди виготовляються із нержавіючої сталі 12Х18Н10Т.

Модифікації та основні параметри багатоелектродних датчиків рівня ДРК.4

Конструкція. Принцип дії. Особливості застосування

Принцип дії кондуктометричного датчика рівня ґрунтується на різниці значень електричної провідності повітря та контрольованого рідкого середовища. Під час зіткнення поверхні струмопровідної рідини із сигнальним електродом відбувається замикання між електродами.

Кондуктометричні датчики рівня застосовуються для сигналізації рівня рідини у металевих та неметалевих резервуарах.

При використанні кондуктометричного датчика для контролю рівня рідини у неметалевих резервуарах один електрод є загальним. Кількість сигнальних електродів відповідає кількості рівнів, що контролюються.

При використанні кондуктометричного датчика для контролю рівня рідини у металевому резервуарі кількість сигнальних електродів відповідає числу рівнів, що вимірюються, а функції загального електроду виконує стінка резервуару.

Принцип дії	Приклад застосування (неметалевий резервуар)

Прилади контролю рівня, що використовуються разом з кондуктометричними датчиками ДРК.4

Прості та надійні прилади для контролю рівня рідини
Призначення приладів	Сигналізатори рівня		Регулятори / контролери  рівня
Модельний ряд	БКК1	САУ-М6	САУ-М2	САУ-М7Е	САУ-У
Зображення
Типи датчиків	кондуктометричні	кондуктометричні поплавкові		кондуктометричні поплавкові активні з вихідними ключами n-p-n-типу механічні контактні пристрої	кондуктометричні поплавкові механічні контактні пристрої датчики зі струмовим виходом
Функціональні можливості	4 незалежні канали Налаштування порогів спрацьовування Просте налаштування без демонтажу пристрою	3 незалежні канали Налаштування порогів спрацьовування Інверсія вихідного реле Захист кондуктометричних датчиків від осадження солей на електродах завдяки живленню їх змінною напругою Просте налаштування без демонтажу пристрою	2 канали для підключення датчиків Автоматичне заповнення резервуара до заданого рівня Автоматичне осушення резервуара до заданого рівня Захист занурної помпи від «сухого» ходу	Автоматичне заповнення резервуара до заданого рівня Автоматичне осушення резервуара до заданого рівня Ручне або автоматичне керування електроприводом виконавчого механізму (помпи, транспортера, електромагнітного клапана тощо) Сигналізація про аварійне переповнення або осушення резервуара	12 алгоритмів роботи Ручне керування Вбудований таймер  для встановлення спеціальних тимчасових параметрів Індикатор на лицьовій панелі полегшує налаштування пристрою Встановлення часу затримки виконання алгоритму Інверсії режиму роботи будь-якого каналу (наприклад, робота в режимі заповнення або спорожнення резервуара) Керування електроприводом виконавчого механізму (насоса, транспортера, електромагнітного клапана тощо) Сигналізація про аварійний стан системи Захист кондуктометричних датчиків від осадження солей на електродах завдяки живленню їх змінною напругою
Типи корпусу	DIN-рейковий	Настінний	Настінний	Настінний Щитовий	Настінний Щитовий DIN-рейковий

Технічні характеристики:

Тип датчиків та модифікація	ДРК.4.3	ДРК.4.4	ДРК.4.5
Габаритний кресленик
Кількість стрижнів (електродів)	3	4	5
Довжина стрижнів, L	0,5; 1; 1,95; 2,5; 3; 3,5; 4 м
Приєднавчі розміри	H=34 мм	H=45 мм	H=56 мм
Матеріал	Стрижень – сталь нержавіюча 12Х18Н10Т Відокремлювальна пластина – пластик
Максимальна робоча температура	85 °С

Габаритні та установчі розміри:

Позначення при замовленні:

Примітка. Датчики ДРК.4 з довжиною електродів 3,5 та 4 метри доступні тільки самовивозом.

Комплектність:

1. Датчик ДРК.4
2. Паспорт і гарантійний талон

Кількість розділювальних пластин залежно від модифікації датчика та довжини стрижнів
