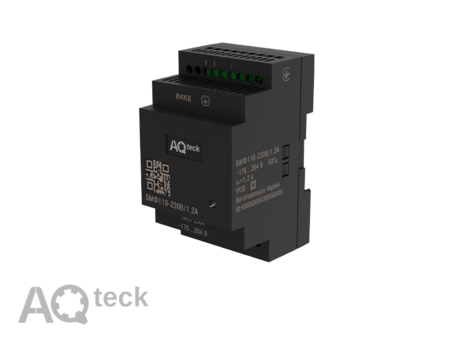

БМФ110. Блоки мережевих фільтрів мережі 230В

Блоки мережевих фільтрів БМФ110 – надійний захист обладнання від імпульсних та ВЧ завад.

Блоки мережевих фільтрів БМФ110 призначені для захисту дводротової схеми змінного струму мереж ~230 В, що живить пристрої, від імпульсних та високочастотних завад. Блоки випускаються у корпусах автоматного формфактору, що призначені для кріплення на DIN-рейку 35 мм.

Настанова щодо експлуатування – bmf110

Опис:

БМФ110 забезпечують захист електрообладнання від дії завад, що проникають із мережі, а також  захист мережі від емісії завад підімкненого електрообладнання, що створює передумови надійної і безвідмовної роботи обладнання і систем.

Термін гарантії на БМФ110 складає 5 років.

Блоки фільтрів БМ110 ефективно послаблюють імпульсні завади від природних та техногенних джерел, таких як:

• удари блискавок поблизу кабелів або ліній електропередач, що може завдати шкоди на відстані до 20 км;
• комутаційних процесів при увімкненні/вимкненні потужного мережевого навантаження;
• викидів струму при повному увімкненні/вимкненні напруги у мережі, аварії на підстанціях.

Також БМФ110 пригнічують ВЧ-завади мережі від:

• імпульсних блоків живлення приладів і апаратури;
• кіл перетворювачів змінної та постійної напруги;
• потужних двигунів, генераторів, зварювальних апаратів, реле, газорозрядних ламп тощо.

Технічні характеристики:

Вихідні параметри

Вхідні параметри

Захист та безпека

Умови експлуатування

Масогабаритні параметри

Габаритні та установчі розміри:

Габаритні розміри
Монтаж пристрою	Демонтаж пристрою

Позначення при замовленні:

Схеми підмикання:

Схема підмикання навантаження

* Для забезпечення повного захисту пристроїв, що їх підключають через БМФ110-230В/1,2А до мережі 230 В, слід встановити на вході блоку автоматичний вимикач (QF1) зі струмом спрацювання не більше 10 А або топкий запобіжник 5 А у кожній з ліній (фаза, нуль).

** Якщо довжина проводів між БМФ110-230В/1,2А  та навантаженням більше 1 м і на вході навантаження відсутні вхідні конденсатори, рекомендовано паралельно навантаженню підключити керамічний конденсатор класу Х1 ємністю не менше 0,1 мкФ.

*** Кількість підключених до БМФ110-230В/1,2А пристроїв (ТРМи, блоки живлення тощо) має відповідати максимальному струму навантаження.

Комплектність:

1. Блок мережевого фільтра – 1 шт.
2. Настанова щодо експлуатування – 1 прим.
3. Паспорт та гарантійний талон – 1 прим.
