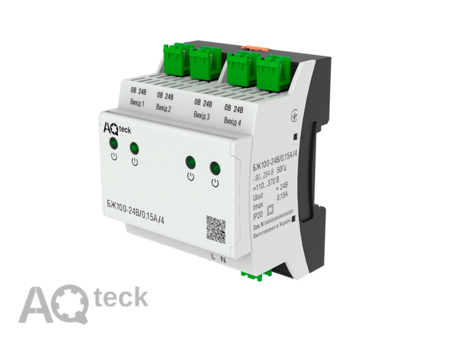

БЖ100 на 14 Вт та 4 канали. Блоки живлення для датчиків

Промислові блоки живлення БЖ100 – надійне живлення, доведене часом.

БЖ100 призначені для живлення датчиків у системах промислової автоматики. Вони забезпечують не тільки надійне живлення під’єднаних пристроїв, а й захист від перенапруги, коротких замикань, імпульсних завад мережі.

Для зручного монтажу та обслуговування ці БЖ оснащені роз’ємними клемниками, а новітні схемотехнічні рішення, що застосовані у БЖ, забезпечують високу стабільність вихідних параметрів у широкому діапазоні параметрів вхідної мережі та умов експлуатації.

Настанова щодо експлуатування – bzh100

Опис:

Промислові блоки живлення БЖ100 призначені для живлення датчиків і малопотужних пристроїв стабілізованою напругою постійного струму.

Дані БЖ100 мають:

• 2 модифікації з вихідною напругою 24 В та 36 В.
• 4 незалежні вихідні канали номінальною потужністю по 3,6 Вт кожен.
• 5 років гарантії.

Кожен канал обладнаний власним індикатором роботи, що дозволяє легко здійснювати діагностику підключених датчиків і ланцюгів живлення.

Конструктивно БЖ100 виконані у автоматному формфакторі, мають оновлений ергономічний дизайн і роз’ємні клемники для більш зручного монтажу і обслуговування.

Основні функції

• Перетворення змінної чи постійної напруги у постійну стабілізовану напругу зазначеного номіналу.
• Стабільна робота в широкому діапазоні вхідної напруги без зниження характеристик вихідної напруги.
• Захист від перенапруги та імпульсних завад на вході.
• Захист від перевантаження, короткого замикання та перегрівання.
• Індикація про наявність напруги на виході кожного каналу.

Технічні характеристики:

Вихідні параметри

Вхідні параметри

Захист та безпека

Умови експлуатування

Масогабаритні параметри

Габаритні та установчі розміри:

Габаритні розміри
Монтаж пристрою	Демонтаж пристрою

Позначення при замовленні:

Схеми підмикання:

Схема підмикання навантаження

Примітка. Якщо довжина дротів між блоком та навантаженням більше 1 м, та відсутні вхідні конденсатори на вході навантаження, рекомендується паралельно навантаженню підімкнути керамічний конденсатор ємністю не менше 0,1 мкФ та напругою не менше, ніж півторакратна вихідна напруга (1,5 U_вих) блоку, що використовується.

Комплектність:

1. Блок живлення – 1 шт.
2. Настанова щодо експлуатування – 1 прим.
3. Паспорт та гарантійний талон – 1 прим.
