РБ. Гальмівні резистори

Гальмівні резистори є необхідною опцією ПЧВ для роботи з підйомно-транспортними механізмами (крани, ліфти, транспортери, підйомники) високоінерційними застосуваннями (димососи, центрифуги, рольганги, тягодуттьові механізми, транспортні візки), деякими вертальними застосуваннями (токарно-гвинторізні, свердлувальні, шліфувальні верстати тощо)

Компанія ОРІОН ЕНЕРГО пропонує користувачам кілька типів гальмівних резисторів.

Настанова щодо експлуатування – oven_rb

Опис:

При гальмуванні асинхронний двигун віддає енергію назад у перетворювач частоти (працює у генераторному режимі) внаслідок чого напруга у ланці постійного струму підвищується. Інтенсивність гальмування у цьому випадку залежить від втрат потужності у перетворювачі та двигуні.

ПЧВ можливо гальмувати з потужністю близько 20% від номінальної за рахунок власних втрат двигуна та перетворювача. Цього звичайно достатньо для не інерційних навантажень, тобто, де кінетична енергія невелика або час гальмування не критичний.

Якщо потрібно виконати швидке гальмування, необхідно використовувати гальмівний ключ та резистор. При гальмуванні електроприводу гальмівний резистор підмикається до шини постійного струму всередині перетворювача, і на ньому розсіюється енергія від електродвигуна. Це захищає перетворювач від блокування через перенапруження у ланці постійного струму та, відповідно, від зупину приводу.

Усі перетворювачі частоти ПЧВ1,2 потужністю 1,5 кВт та більше мають вбудовані гальмівні ключі для підмикання гальмівних резисторів.

Гальмівні резистори є необхідною опцією ПЧВ для роботи з підйомно-транспортними механізмами (крани, ліфти, транспортери, підйомники) високоінерційними застосуваннями (димососи, центрифуги, рольганги, тягодуттьові механізми, транспортні візки), деякими вертальними застосуваннями (токарно-гвинторізні, свердлувальні, шліфувальні верстати тощо)

Компанія АКУТЕК пропонує користувачам кілька типів гальмівних резисторів.

Бюджетна лінійка гальмівних резисторів РБ1

Резистори РБ1 є дротяними баластними резисторами з керамічним корпусом та ступенем захисту IP00. Лінійка містить 2 типу резисторів:

• 80 Ом, 1 кВт
• 400 Ом, 200 Вт

Для кожного номіналу потужності ПЧВ може бути використаний один резистор або група резисторів у паралельному увімкненні для забезпечення необхідної потужності гальмування. Вибираються виходячи із тривалості вмикання (ПВ) 10% від часу циклу.

Промислові лінійки гальмівних резисторів РБ2, РБ3, РБ4

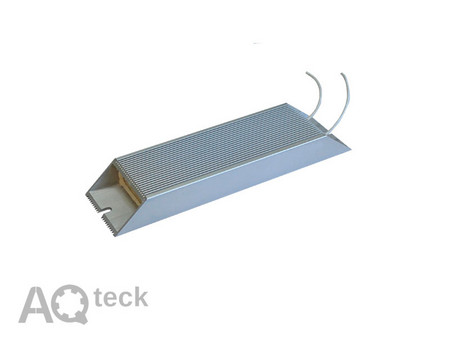

Резистори РБ2,3,4 є баластними резисторами з алюмінієвим або керамічним корпусом та ступенем захисту IP54 або IP20. Лінійка містить 2 типи резисторів на кожен номінал потужності ПЧВ для ВП 10% та 40%.

Резистори цих лінійок мають виконання для вертикального та горизонтального монтажу.

Гальмівні резистори промислових лінійок рекомендуються, якщо потрібно:

1. Компактний монтаж гальмівного резистора
2. Використання у важких умовах роботи (збільшена потужність, яка виділяється при гальмуванні)
3. Монтаж гальмівного резистора поза шафою керування (потрібний високий ступінь IP)

Технічні характеристики:

Примітка – зазначене значення ПВ,% у таблиці із розрахунку прийнятої тривалості циклу Тц, яка дорівнює 120с.

Параметри серії РБ1. Параметри серії РБ1.

Параметри серії РБ2. ПВ = 40%, IP20

Параметри серії РБ3. ПВ = 10%, IP54

Парметри серії РБ4. ПВ = 40%, IP54

Позначення при замовленні:

1. Розрахувати значення періоду вмикання гальмівного резистора, тобто відношення часу гальмування t_B до часу циклу роботи T (при розрахунках брати рівними 120 с).

ПВ = t_B / T

Визначення тривалості вмикання  за циклом гальмування

2. Підібрати гальмівний резистор під модифікацію ПЧВ, що застосовується

Схема підмикання:

Закриті вибухобезпечні приміщення без агресивних парів та газів, при атмосферному тиску від 80 до 106 кПа, з температурою у діапазоні, від – 20 до + 50 °С та відносною вологістю, від 5 до 95 %, без конденсації вологи. Максимальна висота над рівнем моря –1000 м.

Резистори кріпляться на поверхню у вертикальному або горизонтальному положенні з метою забезпечити доступ найбільшої кількості охолоджувального повітря до всієї поверхні охолодження резистора. В іншому випадку, допустима потужність розсіювання повинна бути знижена на 20%.

Схема підмикання

Комплектність:

1. Пристрій – 1 шт.
2. Паспорт і гарантійний талон – 1 екз.
3. Настанова щодо експлуатування – 1 екз.
