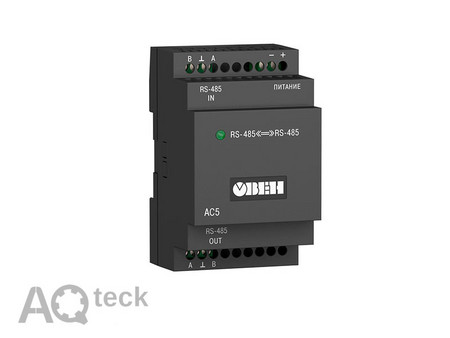

АС5. Повторювач інтерфейсу RS-485

Повторювач інтерфейсу RS-485 АС5 призначений для підсилення послабленого сигналу інтерфейсу RS-485.

Коротка настанова – oven

Опис:

Призначення повторювача інтерфейсу RS-485 АС5

Повторювач інтерфейсу RS-485 АС5 призначений для підсилення послабленого сигналу інтерфейсу RS-485 та застосовується у випадках якщо: кількість пристроїв у мережі більше ніж 32, довжина лінії зв’язку між пристроями перевищує 1200 метрів.

Умови експлуатування повторювача інтерфейсів RS-485 АС5

• Закриті вибухобезпечні приміщення без агресивних парів та газів
• Діапазон робочих температур навколишнього повітря: від мінус 20 до +55 °С
• Відносна вологість повітря: до 80% (при 25 °С та нижче без конденсації вологи)
• Атмосферний тиск: від 84 до 106,7 кПа (група виконання P1 за ГОСТ 12997-84)
• Механічні впливи: група виконання N2 за ГОСТ 12997-84
• Вплив електромагнітного середовища: клас А за ГОСТ Р 51522-99
• Корпус для кріплення на DIN-рейку з габаритами 54x90x58
• Гальванічна ізоляція до 1500В
• Універсальний блок для живлення пристрою від мережі змінного (90…264 В частотою 47…63Гц) та постійного (20…375 В) струмів
• Розширений діапазон робочих температур -20…+55 ºС
• Автоматичне визначення напряму передавання даних
• Автоматичне визначення швидкості передавання даних

Переваги використання

• Використання лінії зв’язку RS485 довжиною більше 1200 метрів
• Встановлювати кількість пристроїв у мережі більше ніж 32
• Забезпечити гальванічну ізоляцію між сегментами мережі RS485

Технічні характеристики:

Схеми підмикання:

Комплектність:

1. Пристрій АС5
2. Паспорт та настанова щодо експлуатування
3. Гарантійний талон
