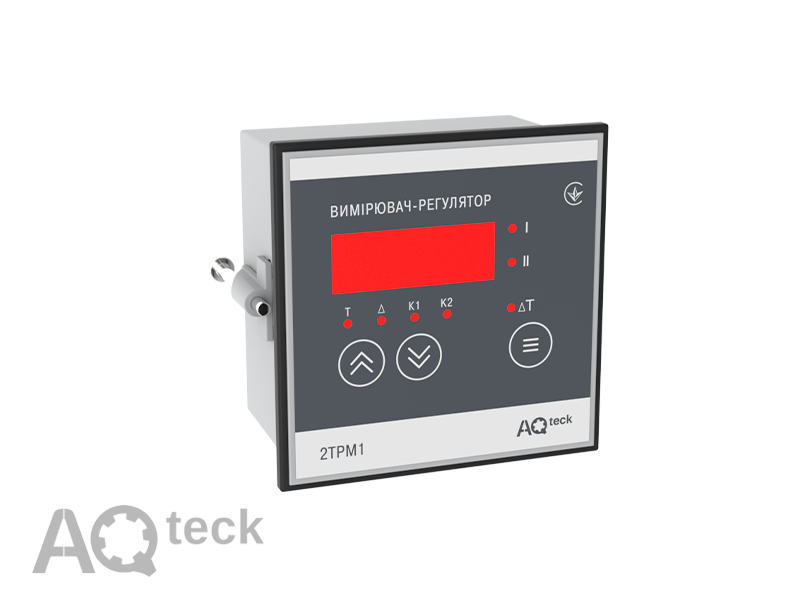

2ТРМ1. Вимірювач-регулятор двоканальний

Терморегулятор 2ТРМ1 призначений для вимірювання, реєстрації або регулювання температури теплоносіїв та різних середовищ в холодильній техніці, сушильних шафах, печах різного призначення та іншому технологічному обладнанні.

Настанова щодо експлуатації – 2trm1

Опис:

Призначення терморегулятора 2ТРМ1

Терморегулятор 2ТРМ1 призначений для вимірювання, реєстрації або регулювання температури теплоносіїв та різних середовищ у холодильній техніці, сушильних шафах, печах різного призначення та іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (ваги, тиску, вологості тощо).

Клас точності 0,5 (термопари)/0,25 (інші типи сигналів). Регулятор випускається у корпусах 5 типів: настінному Н, монтаж на DIN-рейку Д та щитових Щ1, Щ2.

Основні функції вимірювача двоканального 2ТРМ1

• Два універсальні входи для підмиканні широкого спектра датчиків температури, тиску, вологості, витрати, рівня тощо.
• Два канали регулювання або реєстрації вхідної величини:
  – двопозиційне регулювання
  – аналогове П-регулювання
  – реєстрація на струмовому виході 4…20 мА
• Цифрова фільтрація та корекція вхідного сигналу, масштабування шкали для аналогового входу
• Обчислення та індикація квадратного кореня із вимірювальної величини (наприклад, для регулювання миттєвої витрати)
• Обчислення різниці двох вимірювальних величин та її індикація
• Імпульсне джерело живлення 90…245 В 47…63 Гц
• Вбудоване джерело живлення 24 В для активних датчиків, вихідних аналогових пристроїв (ЦАП) та ін. у всіх модифікаціях пристрою
• Програмування кнопками на лицевій панелі пристрою
• Збереження налаштувань при вимиканні живлення
• Захист налаштувань від несанкціонованих змін

Технічні характеристики:

Універсальні входи

Вихідні пристрої

Корпус

Умови експлуатування

Характеристики вимірювальних перетворювачів

Характеристики вихідних пристроїв

Позначення	Тип вихідного пристрою (ВП)	Електричні характеристики
Р	електромагнітне реле	8 А при 220 В 50…60 Гц, cos   > 0,4
К	транзисторна оптопара n–p–n типу	400 мА при 60 В пост. струму
С	симісторна оптопара	50 мА при 250 В (0,5 А в імпульсному режимі, 50 Гц, tімп. не більше 5 мс)
І	цифро-аналоговий перетворювач «параметр–струм 4…20 мА»	навантаження 100…800 Ом, напруга живлення 12…30 В пост. струму
У	цифро-аналоговий перетворювач «параметр–напруга 0…10 В»	навантаження не менше 2 кОм, напруга живлення 16…30 В пост. струму
Т	вихід для керування твердотільним реле	вихідна напруга 4…6 В, макс. вихідний струм 25 мА

Функціональна схема:

Структурна схема 2ТРМ1

Габаритні та установчі розміри:

Пристрій настінного кріплення Н

Пристрій щитового кріплення Щ1

Пристрій щитового кріплення Щ2

Пристрій з кріпленням на DIN-рейку

Позначення при замовленні:

Схеми підмикання:

Призначення контактів клемної колодки пристрою у настінному Н та щитовому Щ1, Щ2 типах корпусів

Призначення контактів клемної колодки пристрою у DIN-рейковому Д корпусі

Схеми підмикання первинних перетворювачів

Тридротова схема підмикання ТО	Дводротова схема підмикання ТО	Схема підмикання термопари
Схема підмикання активного датчика з виходом у вигляді напруги від -50 до 50 мВ або від 0 до 1 В	Схема підмикання пасивного датчика зі струмовим виходом від 0 до 5 мА або від 0 (4) до 20 мА Rш=49,9 ± 0,025 Ом	Схема підмикання пасивного датчика із живленням від пристрою

Комплектність:

1. Пристрій 2ТРМ1
2. Комплект монтажних елементів (Н або Щ, залежно від типу корпуса)
3. Резистор 49,9 ± 0,025 Ом – 2 шт.
4. Настанова щодо експлуатування
5. Паспорт та гарантійний талон

Примітка. Виробник залишає за собою право внесенні
