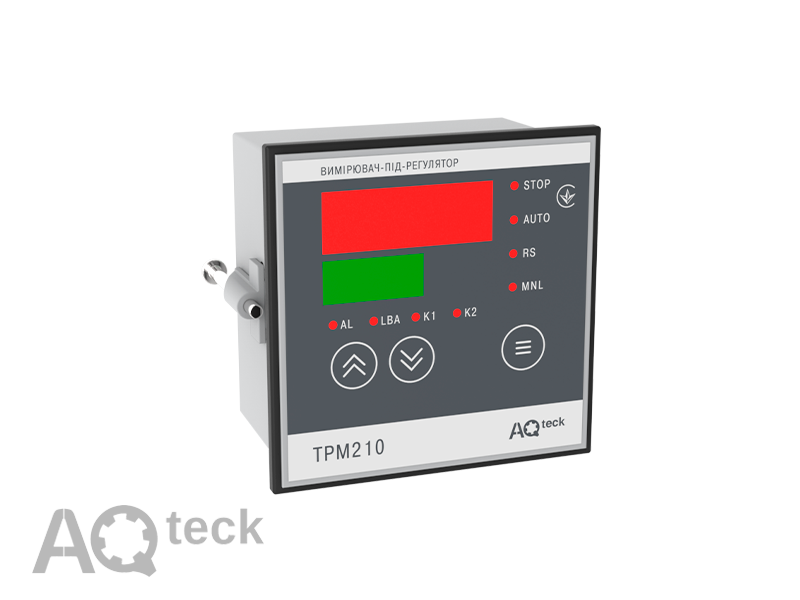

ТРМ210. ПІД-регулятор з інтерфейсом RS-485

код: —

Тип корпусу

Тип виходу 1

Тип виходу 2

5 364 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

ТРМ210 – ПІД-регулятор температури, тиску або інших фізичних величин, призначений для точної підтримки встановлених параметрів у різних технологічних процесах. Використовується у складі технологічного обладнання: екструдерів, термопластавтоматів, печей, пакувального, поліграфічного, вакуум-формувального обладнання тощо.

Настанова щодо експлуатування – trm210

Опис:

Функціональні можливості ПІД- регулятора ТРМ210

Універсальний вхід для підмикання широкого спектру датчиків температури, тиску, вологості тощо.
ПІД-регулювання виміряної величини з використанням “нагрівача” або “холодильника”
Автоналаштування ПІД-регулятора за сучасним ефективним алгоритмом
Дистанційний пуск та зупинення ПІД-регулятора за допомогою зовнішнього пристрою, який підімкнений до додаткового входу 2
Сигналізація про аварійну ситуацію двох типів:
– про вихід регульованої величини за встановлені межі;
– про обривання у колі регулювання (LBA).
Регулювання потужності (наприклад, для керування інфрачервоною лампою)
Безконтактне керування навантаженням через зовнішнє твердотільне реле
ДВА ВИХОДИ у будь-яких комбінаціях: електромагнітне реле, оптосимістор, оптотранзистор, «струмова петля» 4…20 мА, уніфікована напруга 0..10 В, спеціалізований вихід для керування зовнішнім твердотільним реле
Вбудований інтерфейс RS-485 (протокол Modbus ASCII/RTU)
Конфігурування на ПК або з передньої панелі пристрою
Рівні захисту параметрі для різних груп спеціалістів

Технічні характеристики:

Живлення

Напруга живлення	90… 245 В змінного струму
Частота напруги живлення	47… 63 Гц

Універсальний вхід 1

Типи вхідних сигналів	див. таблицю «Характеристики вимірювальних перетворювачів»
Час опитування входу	1 с
Вхідний опір при підмиканні джерела сигналу
– струму	100 Ом ± 0,1 % (при підмиканні зовнішнього резистора)
– напруги	не менше 100 кОм
Межа допустимої основної похибки вимірювання вхідного параметра
– при використанні перетворювача термоелектричного (термопари)	±0,25 %
– для інших видів сигналів	±0,5 %

Додаткових вхід 2

Опір зовнішнього ключа:
– в стані «замкнено»	0…1 кОм
– у стані«розімкнено»	не більше 100 кОм

Виходи

Кількість вихідних пристроїв	2

Інтерфейс зв’язку

Тип інтерфейсу	RS-485
Швидкість передавання даних	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт/с
Протокол передавання даних	Modbus RTU, Modbus ASCII

Корпус

Габаритні розміри та ступінь захисту корпусу:
Щитовий Щ1	96х96х70 мм, IP54*
Щитовий Щ2	96х48х100 мм, IP54*
Настінний Н	130х105х65 мм, IP44
* зі сторони передньої панелі

Характеристики вихідних пристроїв

Познач.	Тип вихідного пристрою (ВП)	Електричні характеристики
Р	електромагнітне реле	1 А (ПІД-регулювання) 8 А (сигналізація) при 220 В 50…60 Гц, cos > 0,4 або 30 В пост. струму
К	транзисторна оптопара структури n–p–n типу	200 мА при 50 В пост. струму
С	симісторна оптопара	50 мА при 240 В (пост. відкр. симістор) або 0,5 А (симістор увімк. з частотою не більше 50 Гц та tімп. = 5 мс)
І	цифро-аналоговий перетворювач «параметр–струм 4… 20 мА»	навантаження 0…1000 Ом, напруга живлення 10… 30 В пост. струму
У	цифро-аналоговий перетворювач «параметр–напруга 0… 10 В»	навантаження не менше 2 кОм, напруга живлення 15… 32 В
Т	вихід для керування твердотільним реле	вихідна напруга 4… 6 В максимальний вихідний струм 50 мА

Характеристики вимірювальних перетворювачів

Код in-t	Тип датчика	Діапазон вимірювань
r385	ТОП50 W100 = 1.385	–200… +750 °С
r.385	ТОП100 W100 = 1.385 (Pt 100)	–200… +750 °С
r391	ТОП50 W100 = 1.391	–200… +750 °С
r.391	ТОП100 W100 = 1.391	–200… +750 °С
r-21	ТОП гр. 21 (R0=46 Oм, W100 = 1.391)	–200… +750 °С
r426	ТОМ50 W100 = 1.426	50… +200 °С
r.426	ТОМ100 W100 = 1.426	50… +200 °С
r-23	ТОМ гр. 23 (R0=53 Ом, W100 = 1.426)	50… +200 °С
r428	ТОМ50 W100 = 1.428	–190… +200 °С
r.428	ТОМ100 W100 = 1.428	–190… +200 °С
E_A1	термопара ТВР (А-1)	0… +2500 °С
E_A2	термопара ТВР (А-2)	0… +1800 °C
E_A3	термопара ТВР (А-3)	0… +1800 °C
E_ _b	термопара ТПР (В)	+200… +1800 °C
E_ _J	термопара ТЗК (J)	–200… +1200 °С
E_ _K	термопара ТХА (K)	–200… +1300 °С
E_ _L	термопара ТХК (L)	–200… +800 °С
E_ _n	термопара ТНН (N)	–200… +1300 °С
E_ _r	термопара ТПП (R)	0… +1750 °C
E_ _S	термопара ТПП (S)	0… +1750 °C
E_ _t	термопара ТМК (Т)	–200… +400 °C
i 0_5	струм 0… 5 мА	0…100 %
i 0.20	струм 0…20 мA	0…100 %
i 4.20	струм 4… 20 мА	0…100 %
U-50	напруга –50… +50 мВ	0…100 %
U0_1	напруга 0… 1 В	0…100 %

Умови експлуатування

Температура повітря, що оточує корпус пристрою	+1… +50 °C
Атмосферний тиск	86…106,7 кПа
Відносна вологість повітря (при 35 °C)	30…80 %

Функціональна схема:

Функціональна схема пристрою ТРМ210

Функціональна схема пристрою ТРМ210

Габаритні та установчі розміри:

Пристрій настінного кріплення Н

Пристрій настінного кріплення Щ1

Пристрій настінного кріплення Щ2

Позначенні при замовленні:

Позначення при замовленні ТРМ210

Схеми підмикання:

Загальна схема підмикання ТРМ210

Схеми підмикання датчиків


Підключення ТО за трипроводовою схемою	Підключення ТО за двопроводовою схемою

Підключення термопари ТП

Підключення активного датчика з виходом у вигляді напруги -50…50 мВ або 0…1 В	Під’єднання ключа

Підключення пасивного датчика зі струмовим виходом 0…5 мА або 0(4)…20 мА

Схеми підмикання до ВП


Підключення навантаження до ВП типу Р	Підключення навантаження до ВП типу К		Підключення навантаження до ВП типу Т

Підключення навантаження до ВП типу С		Зустрічно-паралельне підключення двох тиристорів до ВП типу С

Підключення навантаження до ВП типу І		Підключення навантаження до ВП типу У
