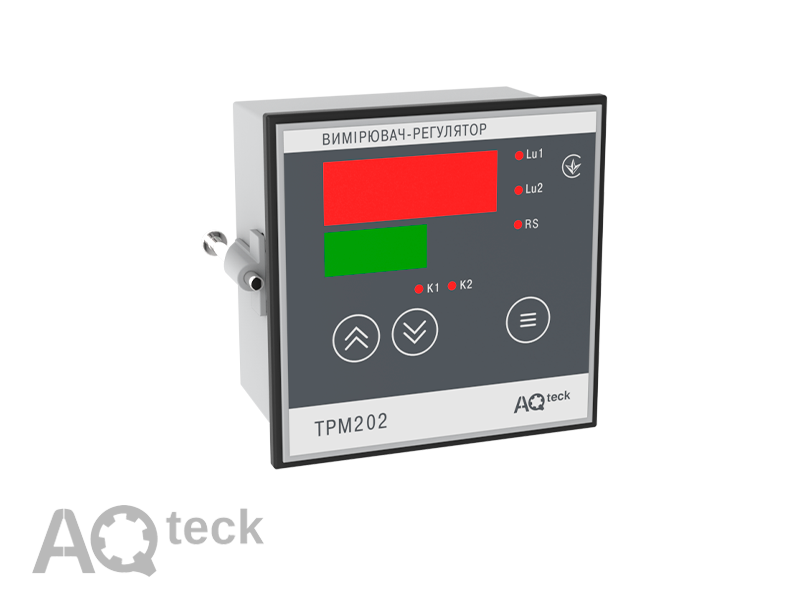

ТРМ202. Вимірювач-регулятор двоканальний з RS-485

код: —

Тип корпусу

Тип виходу 1

Тип виходу 2

5 058 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

Терморегулятор ТРМ202 – аналог 2ТРМ1 з інтерфейсом RS -485.

Застосовується для вимірювання, реєстрації або регулювання температури теплоносіїв та різних середовищ у холодильній техніці, сушильних шафах, печах різного призначення, пастеризаторах та іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (ваги, тиску, вологості тощо).

Настанова щодо експлуатування – trm202

Опис:

Призначення пристрою ТРМ202

Терморегулятор ТРМ202 – аналог 2ТРМ1 з інтерфейсом RS -485.

Функціональні можливості вимірювача-регулятора ТРМ202

Два універсальних входи для підмикання широкого спектру датчиків температури, тиску, вологості тощо. Можливо підмикати два датчики різного типу
Два незалежні канали регулювання вимірювальних величин за двопозиційним законом або аналоговим П-законом
Регулювання та одночасна реєстрація вимірюваної величини при встановленні ЦАП 4…20 мА у якості другого вихідного пристрою
Одноканальне трипозиційне регулювання (з двома різними уставками)
Обчислення та регулювання різниці вимірювальних величин
Обчислення та індикація квадратного кореня із вимірювальної величини (наприклад, для регулювання миттєвої витрати)
Вбудований інтерфейс RS -485 (протокол Modbus ASCII/RTU)
Швидкий доступ до змінення уставок з лицьової панелі пристрою
Рівні захисту налаштувань пристрою для різних груп фахівців

Технічні характеристики:

Живлення

Напруга живлення	90…245 В змінного струму
Частота напруги живлення	47…63 Гц

Універсальні входи

Кількість універсальних входів	2
Типи вхідних сигналів	див. таблицю «Характеристики вимірювальних перетворювачів»
Час опитування входу	1 с
Вхідний опір при вимкненні джерела сигналу:
– струму	100 Ом ± 0,1 % (при підмиканні зовнішнього резистора)
– напруги	не менше 100 кОм
Межа допустимої основної похибки:
– при використанні перетворювача термоелектричного (термопари)	±0,25 %
– для інших видів сигналів	±0,5 %

Виходи

Кількість вихідних пристроїв	2

Інтерфейс зв’язку

Тип інтерфейсу	RS-485
Швидкість передавання даних	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт/с
Тип кабелю	екранована звита пара
Протокол передавання даних	Modbus RTU, Modbus ASCII

Корпус

Тип корпусу	Габаритні розміри та ступінь захисту корпусу
Щитовий Щ1	96х96х70 мм, IP54*
Щитовий Щ2	96х48х100 мм, IP54*
Настінний Н	130х105х65 мм, IP44
* зі сторони передньої панелі

Характеристики вихідних пристроїв

Позначення	Тип вихідного пристрою (ВП)	Електричні характеристики
Р	електромагнітне реле	8 А при 220 В, cos > 0,4
К	транзисторна оптопара структури n–p–n типу	400 мА при 60 В пост. струму
С	симісторна оптопара	50 мА при 240 В (пост. відкр. симістор) або 0,5 А (симістор увімк. з частотою не більше 50 Гц та tімп. = 5 мс)
І	цифро-аналоговий перетворювач «параметр–струм 4…20 мА»	навантаження 0…1000 Ом, напруга живлення 10…30 В пост. струму
У	цифро-аналоговий перетворювач «параметр–напруга 0…10 В»	навантаження не менше 2 кОм, напруга живлення 15…32 В
Т	вихід для керування твердотільним реле	вихідна напруга 4…6 В, макс. вихідний струм 50 мА

Характеристики вимірювальних перетворювачів

Код in.t	Тип датчика	Діапазон вимірювань
r385	ТОП50 W100 = 1.385	–200…+750 °С
r.385	ТОП100 W100 = 1.385 (Pt 100)	–200…+750 °С
r391	ТОП50 W100 = 1.391	–200…+750 °С
r.391	ТОП100 W100 = 1.391	–200…+750 °С
r-21	ТОП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТОМ50 W100 = 1.426	–50…+200 °С
r.426	ТОМ100 W100 = 1.426	–50…+200 °С
r-23	ТОМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТОМ50 W100 = 1.428	–190…+200 °С
r.428	ТОМ100 W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЗК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	струм 0…5 мА	0…100 %
i 0.20	струм 0…20 мА	0…100 %
i 4.20	струм 4…20 мА	0…100 %
U-50	напруга –50…+50 мВ	0…100 %
U0_1	напруга 0…1 В	0…100 %

Умови експлуатування

Температура навколишнього повітря	+1…+50 °С
Атмосферний тиск	86…106,7 кПа
Відносна вологість повітря (при +35 °С)	30…80 %
