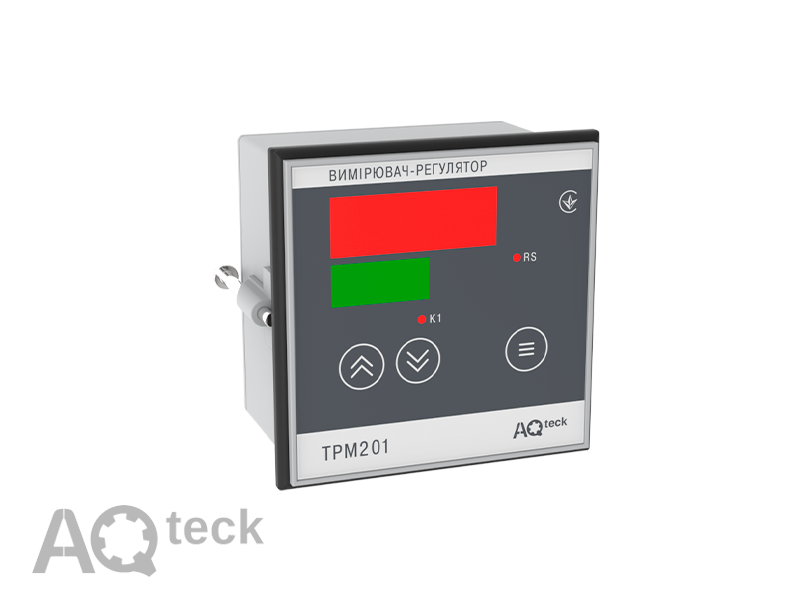

Терморегулятор ТРМ201 – аналог ТРМ1 з інтерфейсом RS-485.

Застосовується для вимірювання, реєстрації або регулювання температури теплоносіїв та різних середовищ у холодильній техніці, сушильних шафах, печах різного призначення, пастеризаторах та іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (ваги, тиску, вологості тощо).

Настанова щодо експлуатування – trm201

Опис:

Призначення пристрою ТРМ201

Терморегулятор ТРМ201 – аналог ТРМ1 з інтерфейсом RS-485.

Застосовується для вимірювання, реєстрації або регулювання температури теплоносіїв та різних середовищ у холодильній техніці, сушильних шафах, печах різного призначення, пастеризаторах та іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (ваги, тиску, вологості тощо).





Функціональні можливості вимірювача-регулятора ТРМ201

  • Універсальний вхід для підмикання широкого спектру датчиків температури, тиску, вологості тощо.
  • Регулювання вхідної величини:
    – двопозиційне регулювання;
    – аналогове П-регулювання.
  • Цифрова фільтрація та корекція вхідного сигналу, масштабування шкали для аналогового входу
  • Реєстрація виміряної величини при встановленні на виході ЦАП 4…20 мА (модифікація ТРМ201-Х.І)
  • Обчислення та індикація квадратного кореня із вимірювальної величини (наприклад, для регулювання миттєвої витрати)
  • Вбудований інтерфейс RS -485 (Modbus ASCII/RTU)
  • Швидкий доступ до змінення уставки з лицьової панелі пристрою
  • Рівні захисту налаштувань пристрою для різних груп фахівців

Технічні характеристики:

Живлення

Напруга живлення 90…245 В змінного струму
Частота напруги живлення 47…63 Гц

Універсальний вхід

Типи вхідних сигналів див. таблицю «Характеристики вимірювальних перетворювачів»
Час опитування входу 1 с
Вхідний опір при вимкненні джерела сигналу:
– струму 100 Ом ± 0,1 % (при підмиканні зовнішнього резистора)
– напруги не менше 100 кОм
 Межа допустимої основної похибки:
– при використанні перетворювача термоелектричного (термопари) ±0,25 %
– для інших видів сигналів ±0,5 %

Інтерфейс зв’язку

Тип інтерфейсу RS-485
Швидкість передавання даних 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт/с
Тип кабелю екранована звита пара
Протокол передавання даних Modbus RTU, Modbus ASCII

Корпус

Габаритні розміри та ступінь захисту корпусу
Щитовий Щ1 96х96х70 мм, IP54*
Щитовий Щ2 96х48х100 мм, IP54*
Настінний Н 130х105х65 мм, IP44
* зі сторони передньої панелі

Характеристики вихідних пристроїв

Познач. Тип вихідного пристрою (ВП) Електричні характеристики
Р електромагнітне реле 8 А при 220 В, cos φ > 0,4
К транзисторна оптопара структури n–p–n типу 400 мА при 60 В пост. струму
С симісторна оптопара 50 мА при 240 В (пост. відкр. симістор) або 0,5 А (симістор увімк. з частотою не більше 50 Гц та tімп. = 5 мс)
І цифро-аналоговий перетворювач «параметр–струм 4…20 мА» навантаження 0…1000 Ом,
навантаження живлення 10…30 В пост. струму
У цифро-аналоговий перетворювач «параметр–напруга 0…10 В» навантаження не менше 2 кОм,
напруга живлення 15…32 В
Т вихід для керування твердотільним реле вихідна напруга 4…6 В,
макс. вихідна струм 50 мА

Характеристики вимірювальних перетворювачів

Код in.t Тип датчика Діапазон вимірювань
r385 ТОП50 W100 = 1.385 –200…+750 °С
r.385 ТОП100 W100 = 1.385 (Pt 100) –200…+750 °С
r391 ТОП50 W100 = 1.391 –200…+750 °С
r.391 ТОП100 W100 = 1.391 –200…+750 °С
r-21 ТОП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С
r426 ТОМ50 W100 = 1.426 –50…+200 °С
r.426 ТОМ100 W100 = 1.426 –50…+200 °С
r-23 ТОМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С
r428 ТОМ50 W100 = 1.428 –190…+200 °С
r.428 ТОМ100 W100 = 1.428 –190…+200 °С
E_A1 термопара ТВР (А-1) 0…+2500 °С
E_A2 термопара ТВР (А-2) 0…+1800 °C
E_A3 термопара ТВР (А-3) 0…+1800 °C
E_ _b термопара ТПР (В) +200…+1800 °C
E_ _J термопара ТЗК (J) –200…+1200 °С
E_ _K термопара ТХА (K) –200…+1300 °С
E_ _L термопара ТХК (L) –200…+800 °С
E_ _n термопара ТНН (N) –200…+1300 °С
E_ _r термопара ТПП (R) 0…+1750 °C
E_ _S термопара ТПП (S) 0…+1750 °C
E_ _t термопара ТМК (Т) –200…+400 °C
i 0_5 струм 0…5 мА 0…100 %
i 0.20 струм 0…20 мА 0…100 %
i 4.20 струм 4…20 мА 0…100 %
U-50 напруга –50…+50 мВ 0…100 %
U0_1 напруга 0…1 В 0…100 %

Умови експлуатування

Температура навколишнього повітря +1…+50 °С
Атмосферний тиск 86…106,7 кПа
Відносна вологість повітря (при +35 °С) 30…80 %

Позначення при замовленні:

Позначення при замовленні


Функціональна схема:

Універсальний вхід пристрою ТРМ201

Терморегулятор ТРМ201 має один універсальний вхід для підмикання вимірювальних перетворювачів:

  • термоперетворювачів опору типу ТОМ або ТОП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЗК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активних датчиків з уніфікованим сигналом струму 0…5 мА, 0(4)…20 мА або напруги -50…+50 мВ, 0…1 В.

Логічний блок ТРМ201

Логічний блок ТРМ201 може працювати в одному з трьох режимів:

  • двопозиційний регулятор (компаратор, пристрій порівняння);
  • аналоговий П-регулятор;
  • вимірювач-реєстратор.

Режим роботи ЛП визначається типом вихідного елемента, який встановлено у пристрої (ВЕ).

Для роботи ЛП у режимі компаратора потрібен вихідний елемент дискретного типу (реле, транзисторний ключ, оптосимістор, логічний вихід для керування зовнішнім твердотільним реле).

Для роботи у режимі П-регулятора та вимірювача-реєстратора потрібен цифро-аналоговий перетворювач з вихідним сигналом 4…20 мА або 0…10 В.

Вихідні елементи пристрою ТРМ201.

У терморегулятор ТРМ1 може бути встановлено однин із вихідних елементів, які перераховано нижче (ВЕ):

  • ВЕ дискретного типу – елекромагнітне реле 8А, транзисторна або симісторна оптопара, логічний вихід для керування зовнішнім твердотільним реле;
  • цифро-аналоговий перетворювач вихідного сигналу ЛП у струм 4…20 мА з живленням від зовнішнього джерела.

Крім того, пристрій ТРМ1 має можливість керування трифазовим навантаженням. Для цього у пристрій встановлюється ВП, що являє собою три симісторні оптопари, які мають схему контролю переходу через нуль.

Тип вихідного пристрою, який встановлено у терморегуляторі, вибирається користувачем при замовленні.

Режими роботи логічних пристроїв (ЛП1, ЛП2)

Параметри Режим роботи ЛП1 (ЛП2) Тип ВП Діаграма роботи ВП
CmP1(2)=00 Регулятор вимкнено
CmP1(2)=01 Двопозиційний регулятор: прямий гістерезис («нагрівач») ключовий (Р, К, С, Т)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
CmP1(2)=02 Двопозиційний регулятор: зворотний гістерезис («холодильник») ключовий (Р, К, С, Т)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
CmP1(2)=03 Двопозиційний регулятор: П-образна логіка (спрацьовування при вході у межі) ключовий (Р, К, С, Т)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
CmP1(2)=04 Двопозиційний регулятор: U-образна логіка (спрацьовування при виході за межі) ключовий (Р, К, С, Т)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
dAC1(2)=о
CtL1(2)=HEAt
Аналоговий П-регулятор: зворотне керування («нагрівач») ЦАП 4…20 мА або 0…10 В  (І, У)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
dAC1(2)=о
CtL1(2)=CooL
Аналоговий П-регулятор:
пряме керування  («холодильник»)
ЦАП 4…20 мА або 0…10 В  (І, У)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
dAC1(2)=Pv Вимірювач-регулятор ЦАП 4…20 мА (І)  Вимірювач-регулятор одноканальний з RS-485 ТРМ201. Функціональна схема пристрою
Примітка. SP – уставка, Δ – гістерезис (параметр HYS), ХР – смуга пропорційності П-регулятора.

Встановлення часових затримок спрацьовування вихідного елемента пристрою

При роботі ЛП у режимі двопозиційного регулятора є можливість встановлення:

  • часу затримки увімкнення ВП;
  • часу затримки вимикання ВП;
  • мінімального часу утримання ВП у ввімкненому стані;
  • мінімального часу утримання ВП у вимкненому стані.

Інтерфейс RS-485:

У ТРМ201 встановлено модуль інтерфейсу RS-485, який організований за стандартним протоколом Modbus ASCII/RTU.

Інтерфейс RS-485 дозволяє передавати у мережу поточні значення виміряної величини та уставки, а також будь-яких програмованих параметрів.

Підмикання ТРМ201 до ПК виконується через адаптер АС4.

При інтеграції ТРМ201 в АСК ТП у якості програмного забезпечення можливо використовувати будь-яку SCADA-систему.


Схеми підмикання:

Загальна схема підмикання ТРМ201


Загальна схема підмикання ТРМ201



Схеми підмикання вихідних пристроївСхеми підмикання вихідних пристроївСхеми підмикання вихідних пристроївСхеми підмикання вихідних пристроїв


Схеми підмикання вихідних пристроїв



Схеми підмикання вихідних пристроївСхеми підмикання вихідних пристроївСхеми підмикання вихідних пристроїв

Комплектність:

  1. Пристрій ТРМ201
  2. Комплект монтажних елементів
  3. Паспорт та гарантійний талон
  4. Настанова щодо експлуатування
  5. Комплект резисторів (постачається за окремим замовленням) 100 ОМ, 10 шт.
  6. Комплект резисторів (постачається за окремим замовленням) 100 ОМ, 50 шт.
  7. Методика повірки (за вимогою замовника)

Примітка –Виробник залишає за собою право внесення доповнень до комплектності




Тип корпусу
Щ1, Щ2, Н
Тип виходу
Р, С, К, Т, І, У
