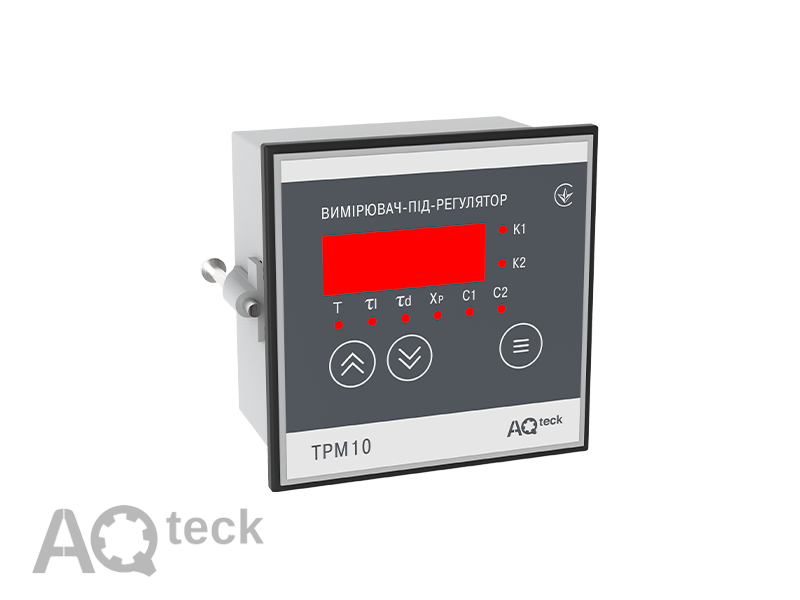

ТРМ10. Вимірювач ПІД-регулятор одноканальний

код: —

Тип корпусу

Тип виходу 1

Тип виходу 2

4 206 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

Терморегулятор ТРМ10 призначений для вимірювання температури або іншої фізичної величини (ваги, тиску, вологості тощо), імпульсного або аналогового керування навантаженням за пропорційно-інтегрально-диференційним (ПІД) законом , а також для формування додаткового сигналу, який може бути використаний для сигналізації про вихід параметра за встановлені межі або для двопозиційного регулювання.

Настанова щодо експлуатування – trm10

Опис:

Призначення ПІД-регулятора ТРМ10

Пристрій ТРМ10 рекомендується застосовувати для керування об’єктами, які мають підвищену інерційність, де звичайне двопозиційне регулювання не забезпечує необхідну точність При використанні у якості терморегулятора ТРМ10 може керувати як процесом нагрівання, так і процесом охолодження об’єкта.

Клас точності 0,5 (термопари)/0,25 (інші типи сигналів).

Регулятор випускається у корпусах 5 типів: настінному Н, монтаж на DIN-рейку Д та щитових Щ1, Щ2.

Основні функції ПІД-регулятора ТРМ10

Універсальний вхід для підмикання широкого спектру датчиків температури, тиску, вологості, витрати, рівня тощо.
ПІД-регулювання виміряної величини з використанням “нагрівача” або “холодильника”
Автоналаштування ПІД-регулятора за сучасним ефективним алгоритмом
Додатковий вихід для сигналізації про вихід регульованої величини за встановлені межі (або для двопозиційного регулювання)
Регулювання потужності (наприклад, для керування інфрачервоною лампою) у модифікації з аналоговим виходом 4…20 мА, спільно з пристроєм БУСТ
Можливість керування трьохфазовим навантаженням
Вихідний сигнал струму 4…20 мА для реєстрації виміряної величини (модиф. за типом виходу І)
Імпульсне джерело живлення 90…245 В 47…63 Гц
Вбудоване джерело живлення 24 В для активних датчиків, вихідних аналогових пристроїв (ЦАП) тощо.
Програмування кнопками на лицевій панелі пристрою
Збереження налаштувань при вимкненні живлення
Захист налаштувань від несанкціонованих змін

Технічні характеристики:

Живлення

Напруга живлення змінного струму	~90…245 В
Частота напруги живлення	47… 63 Гц
Споживана потужність	не більше 7 ВА
Напруга вбудованого джерела живлення нормувальних перетворювачів	24 ± 2,4 В
Максимально допустимий струм джерела живлення	80 мА

Універсальні входи

Кількість універсальних входів	1
Типи вхідних сигналів	див. таблицю «Характеристики вимірювальних перетворювачів»
Час опитування входу:
– для термоперетворювачів опору	не більше 0,8 с
– для інших датчиків	не більше 0,4 с
Межа основної зведеної похибки вимірювання:
– для термоелектричних перетворювачів	±0,5 %
– для інших датчиків	±0,25 %

Вихідні пристрої

Кількість вихідних пристроїв	2
Типи вихідних пристроїв:
– ПІД-регулятора (ВП1)	Р, К, С, Т, І, У
– двопозиційного регулятора (ВП2)	Р, К, С, Т

Корпус

Габаритні розміри (мм) та ступінь захисту корпусу
Щитовий Щ1	96х96х65, IP54*
Щитовий Щ2	96х48х100, IP54*
Настінний Н	130х105х65, IP44
Din-рейковий Д	72х90х58, IP20
* зі сторони передньої панелі

Умови експлуатування

Температура навколишнього середовища	–20…+50 °С
Атмосферний тиск	84… 106,7 кПа
Відносна вологість повітря (при +35 °С та нижче без конденсації вологи)	30…80 %

Характеристики вимірювальних перетворювачів

Код b1-0	Тип датчика	Діапазон вимірювань	Роздільна здатність*
01	ТОМ (Cu50) W100=1.426	50… +200 °С	0,1 °С
09	ТОМ (50М) W100=1.428	–200…+200 °С	0,1 °С
07	ТОП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
08	ТОП (50П) W100=1.391	–240…+1100 °С	0,1 °С
00	ТОМ (Cu100) W100=1.426	50… +200 °С	0,1 °С
14	ТОМ (100М) W100=1.428	–200…+200 °С	0,1 °С
02	ТОП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
03	ТОП (100П) W100=1.391	–240…+1100 °С	0,1 °С
29	ТОН (100Н) W100=1.617	–60…+180 °С	0,1 °С
30	ТОМ (Cu500) W100=1.426	50… +200 °С	0,1 °С
31	ТОМ (500М) W100=1.428	–200…+200 °С	0,1 °С
32	ТОП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
33	ТОП (500П) W100=1.391	–250…+1100 °С	0,1 °С
34	ТОН (500Н) W100=1.617	–60…+180 °С	0,1 °С
35	ТОМ (Cu1000) W100=1.426	50… +200 °С	0,1 °С
36	ТОМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
37	ТОП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
38	ТОП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
39	ТОН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
15	ТОМ (53М) W100=1.426 (гр. 23)	50… +200 °С	0,1 °С
04	термопара ТХК (L)	–200… +800 °С	0,1 °С
20	термопара ТЗК (J)	–200… +1200 °С	0,1 °С
19	термопара ТНН (N)	–200… +1300 °С	0,1 °С
05	термопара ТХА (K)	–200…+1360 °С	0,1 °С
17	термопара ТПП (S)	–200…+1360 °С	0,1 °С
18	термопара ТПП (R)	–200…+1360 °С	0,1 °С
16	термопара ТПР (В)	+200… +1800 °C	0,1 °С
21	термопара ТВР (А-1)	0… +2500 °С	0,1 °С
22	термопара ТВР (А-2)	0… +1800 °C	0,1 °С
23	термопара ТВР (А-3)	0… +1800 °C	0,1 °С
24	термопара ТМК (Т)	–200… +400 °C	0,1 °С
12	струм 0… 5 мА	0…100 %	0,1 %
11	струм 0…20 мA	0…100 %	0,1 %
10	струм 4… 20 мА	0…100 %	0,1 %
06	напруга –50… +50 мВ	0…100 %	0,1 %
13	напруга 0… 1 В	0…100 %	0,1 %
* При вимірюванні температури вище 999,9 °С та нижче мінус 199,9 °С роздільна здатність пристрою 1 °С

Характеристики вихідних пристроїв

Позначення	Тип вихідного пристрою (ВП)	Електричні характеристики
Р	електромагнітне реле	ВП1 (ПІД-регулювання) – 4 А ВП2 (двопозиційне регулювання) – 8 А при 220 В 50 Гц, cos > 0,4
К	транзисторна оптопара n–p–n типу	400 мА при 60 В пост. струму
С	симісторна оптопара	50 мА при 250 В (0,5 А в імпульсному режимі, 50 Гц, tімп. не більше 5 мс)
І	цифро-аналоговий перетворювач «параметр–струм 4… 20 мА»	навантаження 100…800 Ом, напруга живлення 12…30 В пост. струму
У	цифро-аналоговий перетворювач «параметр–напруга 0… 10 В»	навантаження не менше 2 кОм, напруга живлення 16…30 В пост. струму
Т	вихід для керування твердотільним реле	вихідна напруга 4…6 В, макс. вихідний струм 25 мА

Функціональна схема:

Измеритель ПИД-регулятор одноканальный ТРМ10. Функциональная схема прибора

Функціональна схема пристрою ТРМ10

Габаритні та установчі розміри:


Пристрій настінного кріплення Н

Пристрій щитового кріплення Щ1

Пристрій щитового кріплення Щ2

Пристрій з кріпленням на DIN-рейку

Позначення при замовленні:

ТРМ10 - Модификации

Схеми підмикання:

Загальна схема підмикання ТРМ10

Схеми підмикання первинних перетворювачів


Схема підмикання ТО	Схема підмикання ТП

Схема підмикання активного датчика з виходом у вигляді напруги від мінус 50 до 50 мВ або від 0 до 1 В	Схема підмикання активного датчика зі струмовим виходом від 0 до 5 мА або від 0(4) до 20 мА Rш = 49,9 Ом ± 0,1 %

Схеми підмикання виконавчих механізмів


Схема підмикання навантаження до ВП виду Р	Схема підмикання навантаження до ВП виду К

Схема підмикання силового симістора до ВП виду С

Схема підмикання до ВП виду С двох тиристорів, які підімкнено зустрічно-паралельно

Схема підмикання навантаження до ВП виду І

Схема підмикання навантаження до ВП виду У	Схема підмикання навантаження до ВП виду Т
