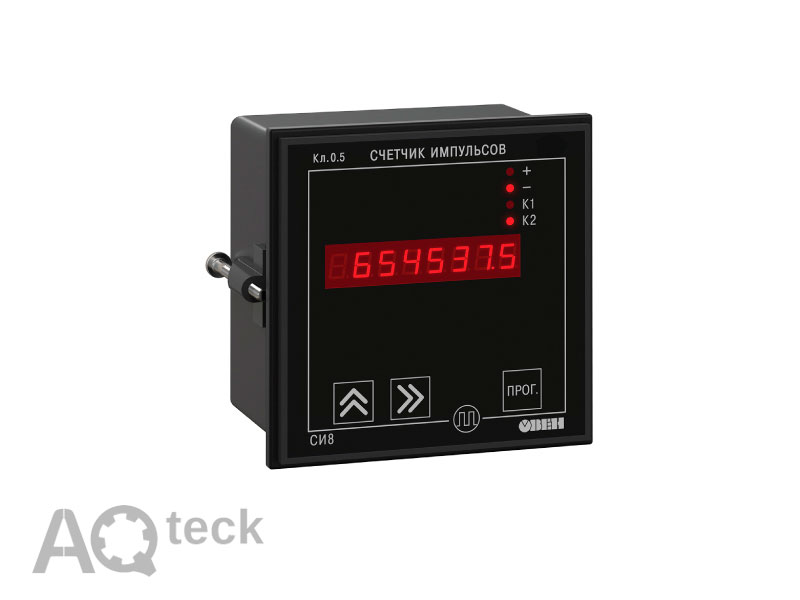

СИ8. Лічильник імпульсів та часу наробітку

код: —

Наявність інтерфейсу RS-485

Тип корпусу

Тип виходу

4 812 ₴

Доступні способи доставки:

Нова Пошта

За тарифами перевізника

Укрпошта

За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення і обмін протягом 14 днів з моменту покупки.

Мікропроцесорний лічильник імпульсів СИ8. Використовується для підрахунку кількості продукції на транспортері, довжини кабелю, що намотується, або екструзійної плівки, сортування продукції, відліку партій продукції, сумарної кількості виробів тощо. Вбудований у СИ8 таймер дозволяє використовувати пристрій як лічильник наробітку, витратоміру або для визначення швидкості обертання валу.

Настанова щодо експлуатування – si8

Опис:

Лічильник імпульсів СИ8 не рекомендується використовувати спільно з енкодерами. Для роботи з енкодерами слід застосовувати лічильник імпульсів СИ30.

Цифровий лічильник імпульсів випускається у корпусах 3-х типів: настінному Н та щитових Щ1, Щ2.

Функціональні можливості

Пряма, зворотна або реверсивна лічба імпульсів, які надходять від датчиків, що підімкнені до пристрою.
Визначення напряму обертального руху вузлів та механізмів.
Підрахунок поточної або сумарної витрати.
Реальні одиниці вимірювання продукції.
Підрахунок часу наробітку обладнання.
Вимірювання тривалості процесів.
Три зовнішніх вхідних пристрої для організації лічби.
Керування навантаженням за допомогою двох вихідних пристроїв.
Збереження результатів лічби при вимиканні живлення.
Вбудований модуль інтерфейсу RS-485 за бажанням замовника.

Технічні характеристики:

Живлення

Напруга живлення	90…264 В змін струму або 20…34 В пост. струму

Входи

Кількість входів керування	3
Напруга низького (активного) рівня на входах	0…0,8 В
Напруга високого рівня на входах	2,4…30 В

Вбудоване джерело живлення

Номінальна вихідна постійна напруга	24 В
Максимальний вихідний струм	100 мА
Нестабільність вихідної напруги, не більше	12,5 %
Рівень пульсацій, не більше	100 мВ

Лічильник імпульсів

Кількість лічильних розрядів	7
Максимальна частота імпульсів	8000 Гц
Мінімальна тривалість вхідних імпульсів	0,1 мс
Діапазон значень дільника	1..9999
Діапазон значень множника	0,000001…9999999
Постійна часу вхідного фільтра	0,1…1000 мс

Витратомір

Час вимірювання середньої витрати	0,1…99,9 с

Лічильник часу

Дискретність відліку часу	1 хв або 0,01 с

Вихідні пристрої

Час вимкненого стану ВП	0,1…99,9 с
Максимально допустимий струм навантаження:
– електромагнітних реле	8 А (220 В та cos φ> 0,4)
– транзисторних оптопар	0,2 А (+50 В)
– оптосимісторів	50 мА при 300 В або 0,5 А при tімп = 5 мс, 50 Гц
– виходу, що дублює другий канал	30 мА при +30 В
Кількість розрядів індикації	8

Інтерфейс зв’язку

Інтерфейси	RS-485

Корпуси

Габаритні розміри та ступінь захисту корпусу
– щитовий Щ1	96х96х70, IP54*
– щитовий Щ2	96х48х100, IP20*
– настінний Н	130х105х65, IP44
* зі сторони передньої панелі

Умови експлуатування

Температура навколишнього повітря	+1…+50 °С
Атмосферний тиск	86…106,7 кПа
Відносна вологість повітря (при 35 °С)	не більше 80 %

Функціональна схема:

Функціональна схема СИ8

Габаритні та установчі розміри:

Пристрій настінного кріплення Н

Пристрій настінного кріплення Щ1

Пристрій настінного кріплення Щ2

Позначення при замовленні:

Модифікації СИ8

Схеми підмикання:


Підмикання до входу комутаційних пристроїв	Підмикання датчиків, що мають на виході транзистор n-p-n–типу з відкритим колекторним виходом (живлення датчиків від пристрою)	Підмикання датчиків з живленням від зовнішнього джерела

Підмикання пристрою з ВП типу Р	Підмикання пристрою з ВП типу С	Підмикання пристрою з ВП типу К
