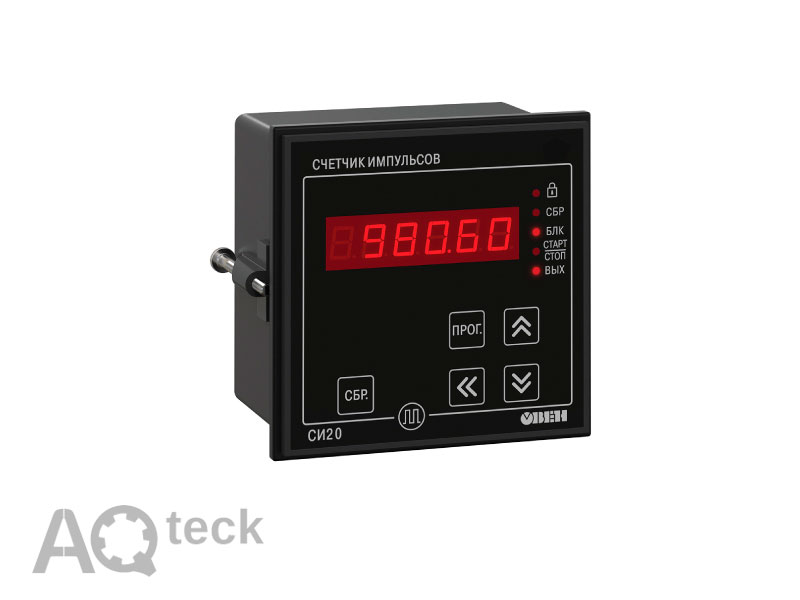

СИ20. Універсальний лічильник імпульсів

Тип корпусу

Тип виходу

3 756

Доступні способи доставки:

Нова Пошта Нова Пошта
За тарифами перевізника
Укрпошта Укрпошта
За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення

Повернення і обмін протягом 14 днів з моменту покупки.

Лічильник імпульсів СИ20 входить до складу нової лінійки лічильників імпульсів, що відрізняється підвищеною стійкістю до різних видів електромагнітних завад. Пристрої цієї лінійки здатні працювати при температурах до -20 °С .

До переваг цього лічильника можливо віднести універсальне джерело живлення, що дозволять живити пристрій як від мережі 220В, так і від мережі струму 24В.

Настанова щодо експлуатування – si20


Опис:

Призначення

Цей пристрій було спеціально адаптовано для керування системами дозування рідких середовищ, намотувальних установок (кабель, дріт, екструзійна плівка тощо).

Мікропроцесорний лічильник імпульсів СИ20 може використовуватись для підрахунку кількості продукції на транспортері або рідини, довжини кабелю, що намотується, або екструзійної плівки, сумарної кількості виробів тощо.

Цифровий лічильник імпульсів буде випускатися у корпусах 3-х типів: настінному Н та щитових Щ1, Щ2.



Основні функціональні можливості

  • Пряма лічба імпульсів, які надходять від датчика, що підімкнений до пристрою.
  • Переведення кількості імпульсів у реальні одиниці вимірювання продукції.
  • Вибір позиції десяткової коми.
  • Коефіцієнт масштабування.
  • Два режими вихідних пристроїв: «Дозатор», «Сигналізатор».
  • Чотири дискретні входи для організації лічби та реалізації функцій старт/стоп, блокування, скидання.
  • Універсальні входи, які дозволяють працювати з датчиками PNP/NPN-типу, сухим контактом.
  • Вбудоване джерело живлення датчиків – 24В.
  • Керування навантаженням за допомогою вихідного пристрою.
  • Збереження результатів лічби при вимиканні живлення.
  • Програмування кнопок з лицьової панелі пристрою.
  • Відповідає вимогам ГОСТ Р 51522 (МЭК 61326) за електромагнітною сумісністю для обладнання класу А.



Технічні характеристики

  • Пристрій має вбудоване універсальне джерело живлення, що дозволяє пристрою працювати як від мережі з напругою живлення 90…246 В змінного струму, так і від мережі постійного струму 24В.
  • Один 6-ти розрядний цифровий індикатор.
  • Максимальна частота лічби вхідних імпульсів до 2,5 кГц.

Технічні характеристики:

Найменування Значення
Діапазон напруги живлення постійного струму СИ20-У.Х.Х, В від 20 до 34
Діапазон напруги живлення змінного струму СИ20-У.Х.Х, В, частота, Гц від 90 до 264

від 47 до 63

Максимальна споживана потужність, не більше, ВА 5
Частота вхідних імпульсів 2500
Тривалість вхідних імпульсів, мкс, не менше 200
Діапазон значення множника 0,00001…99999
Частота вхідного фільтра 1…2500
Номінальна напруга живлення датчиків, В 24
Нестабільність напруги живлення датчиків, % 10
Максимальний струм навантаження джерела живлення датчиків,

мА, не більше

50
Кількість розрядів цифрового індикатора 6
Габаритні розміри пристрою:
– настінний (Н) 130×105×65
– щитовий (Щ1) 96×96×65
– щитовий (Щ2) 96×48×100
Ступінь захисту корпусу Настінний-IP44, Щитовий-IP54
Маса, кг, не більше 1
Середній термін служби, років, не менше 8
Міжповірочний інтервал, років 2

Умови експлуатування лічильника імпульсів СИ20

  • Закриті вибухобезпечні приміщення без агресивних парів та газів
  • Температура навколишнього повітря від -20 до +70 °С
  • Верхня межа відносної вологості повітря 95% при 35 °С без конденсації вологи
  • Атмосферний тиск від 84…106,7 кПа

Позначення при замовленні:

Модифікації СИ20


Функціональна схема:

Функціональна схема пристрою СИ20
Функціональна схема пристрою

Пристрій має чотири незалежні дискретні входи для підмикання зовнішніх керувальних сигналів. Вузол узгодження виконує функцію перетворення рівнів вхідних сигналів. Оброблені ним сигнали надходять у вузол цифрового оброблення, де відбувається фільтрування вхідних сигналів, підрахунок імпульсів, що подаються на входи пристрою, переведення значення лічильника у значення фізичної величини, порівняння значення сигналу з уставкою перед його передаванням у вузол індикації, а також формування сигналів керування ВП за встановленим алгоритмом.

Вузол керування містить кнопки для введення параметрів пристрою. Вузол індикації призначений для відображення результатів вимірювання або параметрів налаштування пристрою на семисегментних індикаторах та станів лічильника за допомогою світлодіодних одиничних індикаторів.

Вихідний пристрій керування може бути виконаний у вигляді електромагнітного реле, транзисторної оптопари або оптосимістора. Він використовується для керування навантаженням (вмикання/вимикання) безпосередньо або через потужні елементи, такі як пускачі, твердотільні реле, тиристори або симістори. ВП має гальванічну розв’язку від схеми пристрою.


Габаритні та установчі розміри:

Пристрій-настінного-кріплення. Лічильник імпульсів СИ20
Пристрій настінного кріплення Н



Пристрій-щитового-кріплення-Щ
Пристрій щитового кріплення Щ1



Пристрій щитового кріплення Щ1. Лічильник імпульсів СИ20
Пристрій щитового кріплення Щ2




Схеми підмикання:

Підмикання до входу комутаційних пристроїв

При роботі з p-n-p датчиками
При роботі з n-p-n датчиками

Підмикання датчиків, які мають на виході транзистор n-p-n типу з відкритим колекторним входом



Пасивний датчик При роботі з n-p-n датчиками

Підмикання до входу датчиків, які мають на виході транзистор p-n-p типа



Пасивний датчик При роботі з n-p-n датчиками



Схема підмикання навантаження до ВП типу Р
Схема підмикання навантаження до ВП типу К
Схема підмикання силового симістора до ВП типу С
Схема підмикання до ВП типу С двох тиристорів, які підімкнені зустрічно-паралельно





Схема підмикання пристрою СИ20-У.Х.Р від мережі змінного струму
Схема підмикання пристрою СИ20-У.Х.С від мережі постійної напруги
Схема підмикання пристрою СИ20-24.Х.К

Комплектність:

  1. Пристрій СИ20
  2. Комплект монтажних елементів
  3. Паспорт та настанова щодо експлуатування
  4. Гарантійний талон
Тип корпусу
Щ1, Щ2, Н
Тип виходу
Р, С, К
