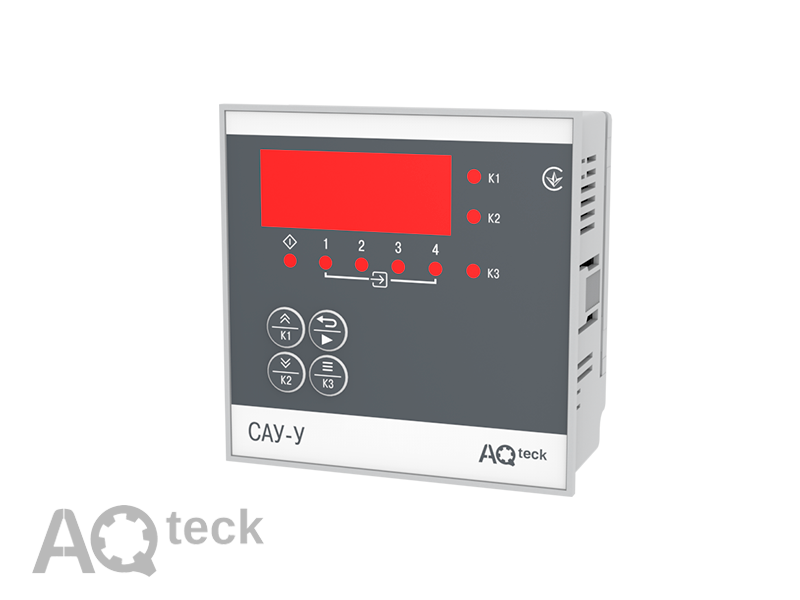

САУ-У. Універсальний пристрій для керування насосами
код: —
Доступні способи доставки:
Нова Пошта
Укрпошта
Способи оплати:
Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ
Гарантія:
Повернення і обмін протягом 14 днів з моменту покупки.
Контролер призначений для створення систем автоматичного контролювання та підтримання рівня, а також управління насосами. У САУ-У реалізовані всі 12 алгоритмів роботи аналогічних пристроїв АКУТЕК (САУ-МП, САУ-М6, САУ-М7Е).
Настанова щодо експлуатування – sau-u
Опис:
Контролер САУ-У випускається в різних виконаннях – настінному (Н), DIN-рейковому (Д) і щитовому (Щ11).
Переваги контролера САУ-У
- Чотирирозрядний індикатор на лицьовій панелі полегшує налаштування пристрою.
- Напруга живлення: 230 В змінного струму або 24 В постійного.
- Можливість підмикання різних типів датчиків.
- Перетворення сигналу з датчиків.
- Ручне керування.
- Живлення кондуктометричних датчиків змінною напругою.
Функціональні можливості:
- Контролювання значення робочого середовища або його стану (тиску, температури та/або інших параметрів) – до чотирьох параметрів одночасно з використанням чотирьох незалежних каналів контролю широкого спектру датчиків.
- Керування роботою виконавчих механізмів – наприклад, насосів) – до трьох одночасно з використанням:
- вбудованих таймерів для встановлення спеціальних тимчасових параметрів;
- встановлення часу затримки виконання алгоритму;
- інверсії режиму роботи будь-якого каналу (наприклад, робота в режимі заповнення або спорожнення резервуара).
- Керування електроприводом виконавчого механізму (насоса, транспортера, електромагнітного клапана тощо).
- Сигналізація про аварійний стан системи.
Технічні характеристики:
| Найменування | Значення |
| Діапазон змінної напруги живлення:
напруга, В частота, Гц |
90…264 (номінальні значення – 110 , 230 або240) 47…63 (номінальні значення – 50 та 60) |
| Діапазон постійної напруги живлення, В: | 20…34 (номінальне значення – 24) |
| Споживана потужність, ВА, не більше | 6 |
| Входи | |
| Кількість входів (каналів контролю вхідного сигналу) | 4 |
| Типи датчиків | кондуктометричні, поплавкові, механічні контактні пристрої, датчики зі струмовим виходом |
| Живлення датчиків від внутрішнього джерела: | |
| постійна або змінна напруга, В | 5±0,5 |
| частота для змінного струму, Гц | 25±1 |
| Струм, що протікає через кондуктометричний датчик, мА, не більше | 1 |
| Опір контрольованого середовища для кондуктометричного датчика, кОм, не більше | 450 |
| Уніфіковані датчики зі струмовим сигналом, мА | від 0 до 5,
від 0 до 20, від 4 до 20 |
| Дискретність встановлення порогу спрацьовування каналу контролю вхідного сигналу, % | 1 |
| Виходи | |
| Кількість релейних вихідних каналів (вид комутаційних контактів) | 3 (нормально розімкнені) |
| Номінальна комутована напруга у навантаженні | |
| для кола постійного струму*, В, не більше | 24 |
| для кола змінного струму**, В, не більше | 250 |
| Сталий струм при максимальній напрузі: | |
| для кола постійного струму*, А, не більше | 1 |
| для кола змінного струму**, А, не більше | 3 |
| Гальванічна ізоляція виходів | Міжканальна |
| Електрична міцність ізоляції виходів, В | 1500 |
| Напруга вбудованого джерела живлення зовнішніх активних датчиків, В | 24±1,2 |
| Максимальний струм навантаження джерела живлення датчиків, мА, не більше | 50 |
| Габаритні розміри пристрою, мм | |
| тип корпусу – настінний Н | (130×105×65) ±1 |
| тип корпусу – щитовий Щ11 | (96×96×46,5) ±1 |
| тип корпусу – DIN-рейковий Д | (88×72×54) ±1 |
| Ступінь захисту корпусу за ГОСТ 14254-96: | |
| тип корпусу – настінний Н | IP44 |
| тип корпусу – щитовий Щ11 | IP54 зі сторони лицьової панелі |
| тип корпусу – DIN-рейковий Д | IP20 |
| Маса пристрою, кг, не більше | 0,7 |
| Середній термін служби, років | 8 |
* Навантаження для категорії використання DC-14 за ГОСТ Р 50030.1–2000.
** Навантаження для категорії використання АС-15 за ГОСТ Р 50030.1–2000.
Умови експлуатування
- Температура навколишнього повітря від мінус 10 до +55 °С.
- Атмосферний тиск 86…106,7 кПа.
- Відносна вологість повітря (при 25 °С та нижче без конденсації вологи) не більше 80 %.
Функціональна схема:
Функціональна схема САУ-У
Габаритні та установчі розміри:
 |
| Пристрій настінного кріплення Н |
 |
| Пристрій щитового кріплення Щ11 |
 |
| Пристрій з кріпленням на DIN-рейку |
Позначення при замовленні:
Комплектність:
- Пристрій САУ-У
- Комплект монтажних елементів (Для пристроїв у щитовому корпусі Щ1 та Щ11)
- Паспорт та гарантійний талон
- Настанова щодо експлуатування
Тип корпусу
Н, Д, Щ11
