код: БЗД1

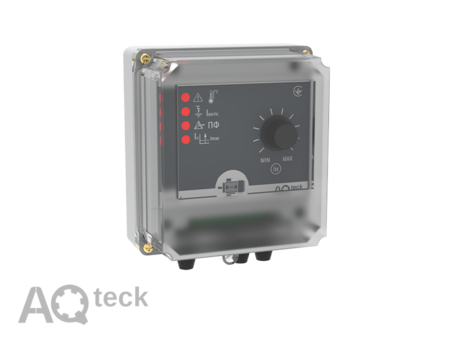

БЗД1. Блоки захисного відключення трифазних електродвигунів

3 048 ₴
Купити

Доступні способи доставки:

Нова Пошта Нова Пошта
За тарифами перевізника
Укрпошта Укрпошта
За тарифами перевізника

Способи оплати:

Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ

Гарантія:

Повернення

Повернення і обмін протягом 14 днів з моменту покупки.

БЗД1 призначений для захисту трифазних асинхронних електродвигунів, що працюють у важких виробничих умовах, при перевантаженнях, спричинених низькою напругою в мережі, підвищеною вологістю і температурою, високій запиленості та ін.

Використовується в схемах керування трифазними електродвигунами, які вмикаються за допомогою магнітних пускачів або контакторів.

Настанова щодо експлуатування – bzd1

Функціональні можливості:

  • захисне відключення пускача керування або контактора у разі виникнення таких аварійних ситуацій:
    • обрив або перекіс фази мережі живлення;
    • перевищення номінального значення струму, що споживає електродвигун;
    • перегрів обмотки статора.
  • блокування пуску електродвигуна при порушенні ізоляції обмотки статора на початку роботи.

Технічні характеристики:

Вихідні параметри

Найменування Значення
Напруга живлення від мережі змінного струму 230 В (-10… 15 %)
Частота напруги живлення 50 Гц
Споживана потужність 25 ВА
Потужність електродвигуна, до якого застосовується 1,6…160 кВт
Допустиме навантаження на контакти вбудованого реле:

При напрузі 380 В

При напрузі 230 В





1,5 А

2,5 A
Час підготовки пристрою до роботи 30 с
Максимальна довжина лінії:

· між пристроєм і датчиком температури (з опором лінії не більше 5 Ом)

· між пристроєм і трансформаторами струму (з опором лінії не більше 2 м)



Не більше 300 м



Не більше15 м
Опір датчика температури, при якому спрацьовує канал температурного захисту 200…250 Ом
Температура захисного відключення електродвигуна при використанні термоперетворювача опору з комплекту пристрою 80…90 °С
Опір ізоляції обмоток статора, при якому блокується пуск електродвигуна 500 кОм
Напруга входів «Трансформатор струму А(В, С)»

· перший піддіапазон

· другий піддіапазон



0,2…2,2 В

2…22 В
Різниця напруг на входах «Трансформатор струму А(В, С)», при яких відключається двигун, не менше Не менше 50 %
Час спрацювання пристрою:

· при обриві фази

· при перевантаженні по струму в 1,5 рази

· при перевищенні по струму в 4 рази



4…12 с

30…60 с

8…24 с
Ступінь захисту корпусу IP44

Умови експлуатування

Параметр Значення
Робочий діапазон температур навколишнього середовища +1…+55 °С
Атмосферний тиск 84…106,7 кПа
Відносна вологість повітря (при +35 ºС і більш низьких температурах без конденсації вологи) Не більше 80 %

Масогабаритні параметри

Параметр Значення
Габаритні розміри Ш×В×Г 105 мм × 130 мм × 65 мм
Маса Не більше 0,7 кг

Функціональна схема:

Функціональна схема БЗД1Пристрій містить чотири блоки контролю стану електродвигуна:

  • блок контролю температури корпусу двигуна (БКТ);
  • блок контролю струму витоку обмотки статора двигуна (БКВ);
  • блок контролю перекосу фаз (БКФ);
  • блок контролю струму, що споживає двигун (БКС).

Перевищення рівня сигналу в будь-якому з каналів контролю призводить до спрацьовування вихідного реле та аварійного відключення електродвигуна.



Для контролю за станом електродвигуна, що захищається, до входів пристрою підключаються два типи датчиків:

  • NTC термістор, призначений для контролю температури корпусу двигуна (підключається до входу 1, сигнал від якого обробляє БКТ);
  • трансформаторні датчики Tр1 – Tр3, що використовуються для формування сигналу, пропорційного струму, що споживає електродвигун (підключаються до входів 3 – 5, сигнали з яких обробляються БКФ і БКС).

Щоб скинути тригерний захист каналів від перевантаження і фазового захисту, необхідно зняти напругу живлення з пристрою на 15 секунд.

Габаритні та установчі розміри:

Габаритні розміри БЗД1
Габаритні розміри
Монтаж пристрою  
Монтаж пристрою  



Схеми підмикання:

Призначення контактів клемника
Призначення контактів клемника
Схема підмикання навантаження
Схема підмикання навантаження

Комплектність:

  1. Блок захисного відключення електродвигуна – 1 шт.
  2. Термістор NTC B57164-K222-J – 1 шт
  3. Трансформатор струму – 3 шт
  4. Комплект кріпильних елементів – 1 к-т
  5. Коротка настанова – 1 прим.
  6. Паспорт та гарантійний талон – 1 прим.
