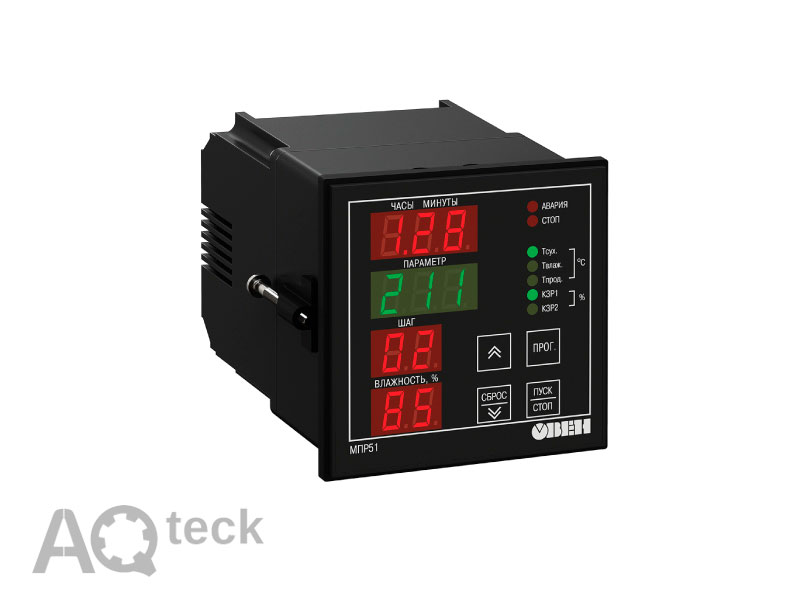

МПР51. Регулятор температури та вологості, програмований за часом

Програмний задавач МПР51-Щ4 призначений для керування багатоступінчастими температурно-вологісними режимами технологічних процесів при виробництві м’ясних та ковбасних виробів, у хлібопекарській промисловості, в інкубаторах, термо- та кліматокамерах, варильних та сушильних шафах, при сушінні деревини, виготовленні залізобетонних конструкцій тощо.

Пристрій випускається у щитовому корпусі типу Щ4

Настанова щодо експлуатування – mpr51

Опис:

Функціональні можливості пристрою МПР51

• Вимірювання трьох параметрів:
  – температури камери («сухого» термометра) Тсух;
  – температури «вологого» термометра Твлаж;
  – температури продукту Тпрод
• Обчислення двох додаткових параметрів
  – різниці температур ΔТ = Тсух – Тпрод;
  – вологості Ψ психрометричним методом (за показаннями «сухого» та «вологого» термометрів)
• Два ПІД-регулятори для підтримання будь-яких двох із п’яти величин з високою точністю, які перераховані вище
• Чотири вихідних реле для підмикання ТЕНів, охолоджувальних систем, засувок та інших виконавчих пристроїв
• Регулювання за програмою, яка встановлена користувачем
• Додаткове реле та 8 транзисторних ключів:
  – для сигналізації про аварію та про завершення програми;
  – для керування додатковим обладнання
• Автоналаштування ПІД-регуляторів
• Рівні захисту налаштувань пристрою для різних груп фахівців (налагоджувальників, технологів тощо)
• Вбудований інтерфейс RS-485 за замовленням
• Конфігурування на ПК за допомогою програми-конфігуратора (для підмикання до ПК використовується спеціальний кабель)

Стандартні варіанти застосування МПР51

• Вимірювач-регулятор температури та вологості (Тсух, Ψ);
• Вимірювач-регулятор температури та різниці температур (Тсух, ΔТ);
• Двоканальний вимірювач-регулятор температури з додатковим каналом сигналізації (Тсух, Тволог, Тпрод).

Безкоштовно: ОРС-сервер, драйвер для роботи зі SCADA-системою TRACE MODE; бібліотеки WIN DLL

Технічні характеристики:

Умови експлуатування

Функціональна схема:

Входи для вимірювання температур

Датчики температури Тсух, Твлаж та Тпрод підмикають до входів 1…3.

Пристрій має дві модифікації входів:

• для підмикання датчиків ТОМ/ТОП опором 50 Ом
• для підмикання датчиків ТОМ/ТОП опором 100 Ом, Pt100.

Використання датчиків положення засувки

МПР51-Щ4 може керувати засувками з використанням резистивних датчиків положення, які підмикаються до входів 4 та 5.

Точне регулювання температури та вологості

МПР51-Щ4 має у своєму складі 2 ПІД-регулятори, які забезпечують точне підтримання будь-яких двох із п’яти виміряних та обчислених параметрів: Тсух, Твлаж, Тпрод, Ψ та ΔТ.

Вихідні пристрої для керування виконавчими механізмами та сигналізації

Для регулювання у МПР51-Щ4 використовуються 4 двопозиційних нормально розімкнених реле 4 А 220 В, які попарно закріплені за ПІД-регуляторами.

ПІД-регулятори можуть керувати різними виконавчими механізмами:

• двопозиційним (ТЕНом, охолоджувачем) з використанням одного е/м реле;
• трипозиційним (засувкою) з використанням двох е/м реле.

Для керування додатковим обладнанням або для сигналізації про хід технологічного циклу можливо використовувати п’яте реле «Аварія» або 8 транзисторних ключів з відкритим колектором.

Будь-яке не задіяне реле може використовуватися одним із компараторів для сигналізації про виході контрольованої величини за встановлені межі або для двопозиційного регулювання.

Регулювання за програмою, яка встановлена користувачем

Змінення параметрів регулювання здійснюється за встановленою користувачем програмою, яка складається із послідовності кроків.

На кожному кроці програми можуть бути встановлені:

• вхідна величина (із п’яти можливих) для кожного ПІД-регулятора;
• уставки температур та вологості, які підтримуються;
• умови переходу до наступного кроку –за часом та (або) після досягнення встановленого значення температури (вологості);
• швидкість виходу на уставку;
• режими проходження імпульсів для транзисторних ключів.

Програми запам’ятовуються в енергонезалежній пам’яті пристрою, а потім використовуються за вибором користувача. Кількість програм, які зберігаються у пам’яті пристрою, залежить від числа кроків у кожній. Кількість кроків у програмі встановлюється користувачем. Всього пристрій може зберігати від 60 програм по 7 кроків кожна до 5 програм по 99 кроків кожна.

Діагностика та контроль проходження технологічного процесу

Пристрій видає сигнал «Аварія» замикання контактів п’ятого реле пристрою та світлодіоду «Аварія»:

• при виході будь-якого із регульованих параметрів за встановлені межі;
• при обриванні або короткому замиканні датчика;
• при діагностуванні неможливості продовження роботи;
• після закінчення виконання програми.

У випадку часового вимикання живлення під час виконання програми

подальші дії пристрою визначаються за алгоритмом, який встановлений користувачем.

Програмування та захист налаштувань

Значення параметрів встановлюються за допомогою кнопок на лицьовій панелі пристрою. Для кожної групи фахівців (налагоджувальників, технологів тощо) є своя група параметрів, доступ до якої можливий тільки через пароль.

Існує можливість встановлення та змінення параметрів МПР51-Щ4 за допомогою програми-конфігуратора на ПК. Для цього пристрій необхідно підімкнути до ПК за допомогою спеціального кабелю.

Елементи керування:

Цифрові індикатори

Світлодіоди

Кнопки

	Кнопка у режимах ЗУПИН та РОБОТА призначена для змінення вхідної величини, яка відображається на індикаторі «ПАРАМЕТР». У режимі ПРОГРАМУВАННЯ призначена для переходу до наступного параметра при перегляді та для збільшення значення програмованого параметра при його зміненні.
	Кнопка призначена для входу в режим ПРОГРАМУВАННЯ, у різні рівні параметрів, а також для записування у пам’ять встановленого значення програмованого параметра.
	Кнопка у режимі ЗУПИН призначена для переходу на початок першого кроку програми та скидання сигналу «АВАРІЯ». У режимі ПРОГРАМУВАННЯ для зменшення значення програмованого параметра.
	Кнопка переводить пристрій із режиму ЗУПИН у режим РОБОТА та назад, здійснюється вихід без записування із режиму ПРОГРАМУВАННЯ.

Приклади застосування:

Приклад1. Керування температурно-вологісним режимом при термічній обробці

Графіки температури та вологості встановленого температурно-вологісного режиму

При термообробці та коптінні м’ясопродуктів у термокамері потрібне не тільки точне підтримання визначеної температури та вологості на кожній стадії процесу, але й періодичне увімкнення додаткових пристроїв, наприклад, димогенератора або вентилятора. Для цього, крім реле 2 для керування ТЕНом та двох реле (реле 3 та реле 4), які забезпечують безперервне надходження пари у камеру, у схемі задіяні транзисторні ключі для керування допоміжними пристроями.

Приклад 2. Керування температурно-вологісним режимом у процесі сушки

Процес сушки складається із декількох послідовних етапів з визначеною тривалістю, під час яких температура та вологість підтримуються сталими.

Для підтримання температури у сушильній шафі використовується паронагрівач, через який пропускається гарячий пар.

Для керування кількістю пари, яка проходить, використовується реле 1та реле 2. Два інші реле задіяні для підтримання вологості: реле 4 керує положенням клапана, який подає пару, а реле 3 керує засувкою випускання вологого повітря. Реле 5 використовується для сигналізації про аварію та про завершення процесу сушки.

Приклад 3. Керування температурно-вологісним режимом варильної шафи

Технологія виготовлення деяких варених ковбас потребує дотримання особливого температурного режиму, суть якого полягає у необхідності підтримання встановленої різниці температур ΔТ у камері (Тсух) та всередині продукту. Перевищення цієї величини може привести до зриву оболонки батонів та псування продукції.

Для виконання умови ΔТ <= А,

де ΔТ = Тсух – Тпрод;

А – максимально допустима різниця температур,

у МПР51-Щ4 використовується компаратор 1, який у випадку перевищення ΔТ встановленого значення блокує увімкнення реле 2, яке подає пару для нагрівання камери.

Приклад блоку програми для підтримання компаратором 1 встановленої величини ΔТ

Значення параметра	Коментарі
с01=004	Вхідна величина компаратора дорівнює Т=Тсух – Тпрод
с02=005	Виходом компаратора 1 є реле 5
с03=20	Значення верхньої уставки компаратора 1 дорівнює 20 °С
с04=18	Значення нижньої уставки компаратора 1 дорівнює 18 °С
с05=001	Логіка роботи компаратора 1:
	– після досягнення Т=20 (верхня уставка) компаратор блокує увімкнення реле 2 (реле 5 розімкнено)
	– після досягнення Т=18 (нижня уставка) компаратор знімає блокування реле 2 (реле 5 замкнено)
с06=000	Блокування спрацьовування компаратора до 1 го досягнення уставки на початку програми вимкнено
с07=001	Блокування спрацьовування компаратора до 1-го досягнення уставки на початку кроку вимкнено

Позначення при замовленні:

Схеми підмикання:

Схема підмикання вимірювальних датчиків та датчиків положення засувок	Схема підмикання транзисторних ключів

Комплектність:

1. Пристрій МПР51
2. Настанова щодо експлуатування
3. Паспорт та гарантійний талон
4. Комплект монтажних елементів
5. Кабель до МПР51 (постачається за окремим замовленням)
6. Методика повірки (за вимогою замовника)

Примітка – Виробник залишає за собою право внесення доповнень до комплектності виробу.
