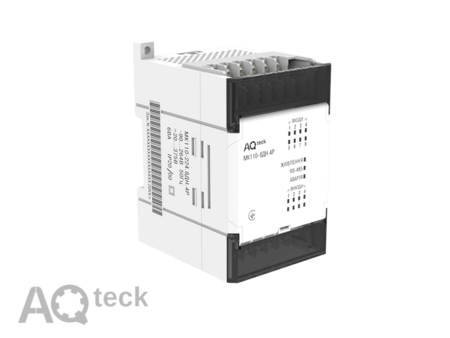

МК110-8ДН.4Р. Модуль вводу-виводу дискретних сигналів

З листопада 2016 року модулі вводу/виводу лінійки Мх110 випускаються в оновлених корпусах.

Відмінні особливості оновленого корпусу:

• Клемники з гвинтами, що не випадають.
• Спрощений доступ до DIP-перемикачів/перемичок завдяки зручній відкидній кришці.

Настанова щодо експлуатування – mk110

Опис:

З листопада 2016 рок у модулі вводу/виводу лінійки Мх110 випускаються в оновлених корпусах.

Відмінні особливості оновленого корпусу:

• Клемники з гвинтами, що не випадають.
• Спрощений доступ до DIP-перемикачів/перемичок завдяки зручній відкидній кришці.

Призначення модуля вводу-виводу дискретних сигналів МК110-8ДН.4Р

Пристрій призначений для керування вбудованими дискретними ВЕ за сигналами із мережі, які використовуються для підмикання виконавчих механізмів з дискретним керуванням, та збирання даних з дискретних входів модуля з передаванням їх у мережу RS-485.

Вбудовані ВЕ можуть працювати у режимі ШІМ, дискретні входи можуть працювати у режимі імпульсів частотою до 1 кГц.

МК110 працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON.

МК110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор.

До МК110 надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати при підмиканні пристрою до SCADA-систем та контролерів інших виробників.

Конфігурування мк110 здійснюється на ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», яка входить до комплекту.

Пристрій відповідає вимогам за стійкістю до впливу завад за ГОСТ Р 51522 для обладнання класу А.

Основні особливості модуля вводу-виводу дискретних сигналів МК110-8ДН.4Р

• 8 каналів дискретного вводу, групова ізоляція
• Типи вхідних сигналів: сигнали =24 В, транзисторні ключі p-n-p, n-p-n типу
• Частота вимірювань: до 1 кГц, мінімальна тривалість імпульсу 0.5 мс
• Лічильник імпульсів для кожного каналу. =4 канали дискретного виводу
• Типи вихідних елементів: Р – е/м реле 4 А ~250 В або =24 В; =Можливість видавання ШІМ-сигналу з будь-якого виходу
• Напруга живлення*: ~220 В та =24 В (універсальне джерело живлення)

* Також випускаються модифікації із живленням ~220 В або =24 В

Технічні характеристики:

МК110 працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON.

МК110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор.

До МК110 надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати при підмиканні пристрою до SCADA-систем та контролерів інших виробників.

Конфігурування МК110 здійснюється на ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», яка входить до комплекту.

Характеристики пристрою МК110-220.8ДН.4Р

Параметри дискретних входів

Напруга живлення

Умови експлуатування пристрою

Пристрій експлуатується за наступних умов:

• закриті вибухобезпечні приміщення без агресивних парів та газів;
• температура навколишнього повітря від мінус 10 до +55 °С;
• верхня межа відносної вологості повітря 80 % при 25 °С  та низьких температурах без конденсації вологи;
• атмосферний тиск від 86 до 106,7 кПа.

За стійкістю до кліматичних впливів при експлуатуванні пристрій відповідає групі виконання В4 за ГОСТ 12997-84.

За стійкістю до впливів атмосферного тиску пристрій відноситься до групи Р1 за ГОСТ 12997-84.

За стійкістю до механічних впливів при експлуатуванні пристрій відповідає групі виконання N1 за ГОСТ 12997-84.

Схеми підмикання:

Схема підмикання до МК110-8Д.4Р трьохдротових дискретних датчиків, які мають вихідний транзистор n-p-n- типу з відкритим колектором

Схема підмикання до МК110-8Д.4Р дискретних датчиків з виходом типу «сухий контакт»

Схема підмикання до МК110-8ДН.4Р дискретних датчиків з транзисторним виходом n-p-n-типу з ОК

Схема підмикання до МК110-8ДН.4Р дискретних датчиків з транзисторним  виходом p-n-p-типу

Електрична принципова схема групи дискретних входів МК110-8ДН.4Р (схема інших груп входів ідентична до наведеної)

Комплектність:

1. Пристрій
2. Паспорт і гарантійний талон
3. Настанова щодо експлуатування
