В наявності
код: МВ110-224.8ДФ

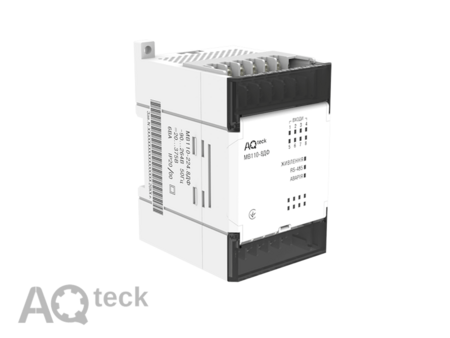

МВ110-8ДФ. Модуль вводу дискретних сигналів
код: МВ110-224.8ДФ
Доступні способи доставки:
Нова Пошта
Укрпошта
Способи оплати:
Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ
Гарантія:
Повернення і обмін протягом 14 днів з моменту покупки.
Пристрій призначений для збирання даних із вбудованих дискретних входів з подальшим передаванням їх в мережу RS-485.
Настанова щодо експлуатування – mv110
Опис:
З листопада 2016 року модулі вводу/виводу лінійки Мх110 випускаються в оновлених корпусах.
Відмінні особливості нового корпусу:
- Клемники з гвинтами, що не випадають.
- Спрощений доступ до DIP-перемикачів/перемичок завдяки зручній відкидній кришці.
Призначення модуля вводу дискретних сигналів МВ110-8ДФ
Пристрій призначений для збирання даних із вбудованих дискретних входів з подальшим передаванням їх у мережу RS-485.
Пристрій може використовуватись для контролю подавання напруги живлення на виконавчі механізми (наприклад, для захисту трифазного двигуна методом реєстрації обриву однієї із фаз, яка живить його), а також для підрахунку числа вмикань обладнання або перебоїв у подаванні електроживлення на обладнання, що живиться від мережі 220 В частотою 50 Гц або джерела постійного струму.
МВ110 працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор.
До пристроїв МВ110 надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати під час підмикання пристрою до SCADA-систем та контролерів інших виробників.
Конфігурування МВ110 здійснюється на ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить до комплекту.
Пристрій відповідає вимогам за стійкістю до впливу завад за ГОСТ Р 51522 для обладнання класу А.
Основні особливості модуля вводу дискретних сигналів МВ110-8ДФ
- 8 каналів дискретного вводу
- Типи вхідних сигналів: ~220 В або =220 В
- Частота вимірювань: 25 Гц для змінної та 50 Гц постійної напруги
- Лічильник для каждого входу
- Напруга живлення: ~220 В та =24 В (універсальне джерело живлення)
Технічні характеристики:
МВ110 працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор.
До МВ110 надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати при підмиканні пристрою до SCADA-система та контролерів інших виробників.
Конфігурування МВ110 здійснюється на ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить до комплекту.
Характеристики пристрою МВ110-8ДФ
| Найменування | Значення |
| Напруга живлення:
МВ110-224.8ДФ (універсальне живлення) |
90…264 В змінного струму (номінальна напруга 220 В) частотою 47…63Гц або 20…375 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, ВА, не більше | 6 |
| Кількість дискретних входів | 8 |
| Інтерфейс зв’язку з комп’ютером | RS-485 |
| Максимальна швидкість за інтерфейсом RS-485, біт/с | 115200 |
| Протокол зв’язку, який використовується для передавання інформації | ModBus-RTU; ModBus-ASCII; DCON |
| Ступінь захисту корпуса | IP20 |
| Габаритні розміри пристрою, мм | (63х110х73)±1 |
| Маса пристрою, кг, не більше | 0,5 |
| Середній термін служби, років | 8 |
Параметри дискретних входів
| Найменування | Значення |
| Гальванічної розв’язка дискретних входів | Оптоелектронна, міжканальна |
| Гальванічна міцність ізоляції дискретних входів, В | 1500 |
| Номінальне значення вхідної напруги, В | ~220 (частотою від 47 до 63 Гц) або
=125 (постійна) |
| Максимальна вхідна напруга, В, не більше | ~264 (частотою від 47 до 63 Гц) або
=310 (постійна) |
| Напруга логічної одиниці», В, не менше | ~110 (частотою від 47 до 63 Гц) або
=110 (постійна) |
| Напруга «логічного нуля», В, не більше | ~20 (частотою від 47 до 63 Гц) або
=20 (постійна) |
| Струм «логічної одиниці», мА, не менше | 0,3 |
| Струм на дискретному вході при напрузі ~264 В (частотою від 47 до 63 Гц) або =310 В, мА, не більше | 1,2 |
| Час затримки дискретного входу при зміненні сигналу з «0» до «1» та назад, мс, не більше | 40 (для змінної напруги частотою 50Гц) або
15 (для постійної напруги) |
Умови експлуатування пристрою
Пристрій експлуатується за наступних умов:
- закриті вибухобезпечні приміщення без агресивних парів та газів;
- температура навколишнього повітря від мінус 10 до +55 °С;
- верхня межа відносної вологості повітря 80 % при 25 °С та низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
Схеми підмикання:
 |
|
Схеми підмикання МВ110-8ДФ
|
 |
|
Схема підмикання до МВ110 |
Комплектність:
- Пристрій
- Паспорт і гарантійний талон
- Настанова щодо експлуатування
