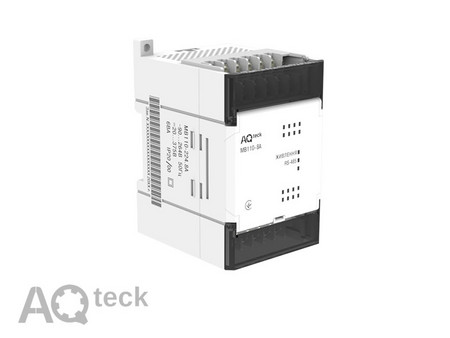

МВ110-8А. Модуль вводу аналогових сигналів

Пристрій працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON. Тип протоколу визначається пристроєм автоматично.

Пристрій має наступні типи гальванічно ізольованих кіл:

• кола живлення пристрою;
• кола інтерфейсу RS-485;
• кола вимірювальних входів.

Настанова щодо експлуатування – mv110

Опис:

З листопада 2016 року модулі вводу/виводу лінійки Мх110 випускаються в оновлених корпусах.

Відмінні особливості нового корпусу:

• Клемники з гвинтами, що не випадають.
• Спрощений доступ до DIP-перемикачів/перемичок завдяки зручній відкидній кришці.

Призначення модуля вводу аналогових сигналів МВ110-8А

Пристрій працює у мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Тип протоколу визначається пристроєм автоматично.

Пристрій має наступні типи гальванічно ізольованих кіл:

• кола живлення пристрою;
• кола інтерфейсу RS-485;
• кола вимірювальних входів.

Пристрій не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор. У якості Майстра мережі можуть використовуватися контролери ПЛК тощо.

До пристрою надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати при підмиканні пристрою SCADA-систем та контролерів інших виробників.

Конфігурування пристрою здійснюється на ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить до комплекту.

Основні особливості модуля вводу аналогових сигналів МВ110-8А

• 8 універсальних каналів аналогового вводу
• Типи вхідних сигналів: термоперетворювачі опору, термопари, уніфіковані сигнали напруги та струму (потребують використання зовнішнього резистора 50 Ом), опір до 2 кОм
• Частота вимірювань: до 0,3 с на канал
• Термопари: L, J, N, K, S, R, B, T, A-1, A-2, A-3
• Термоперетворювачі опору: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
• Уніфіковані сигнали: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
• Напруга живлення: ~220 В та =24 В (універсальне джерело живлення)

Модулі Мх110 орієнтовані в першу чергу на вітчизняного споживача

Мх110 є розробкою вітчизняного виробника засобів промислової автоматизації – компанії АКУТЕК.

Все це означає:

• короткі терміни виробництва та постачання;
• зручність придбання через широку дилерську мережу;
• гарантійне та постгарантійне обслуговування;
• докладну документацію;
• технічну підтримку та навчання;
• відкритість вашим ідеям при розширенні лінійки.

Схеми підмикання:

Загальний кресленик МВ110-8А

Схеми підмикання датчиків різних типів

Схема підмикання термометра опору	Схема підмикання термоелектричного перетворювача
Схема підмикання активного датчика з виходом у вигляді напруги -50.0…50.0 мВ або 0…1.0 В	Схема підмикання активного датчика із струмовим виходом 0…5.0, 0…20.0 або 4…20.0 мА
Схема підмикання датчика положення резистивного типу 0…900 Ом або 0…2000 Ом	Схема підмикання дискретних датчиків «сухі контакти»

Комплектність:

1. Пристрій
2. Паспорт і гарантійний талон
3. Настанова щодо експлуатування
4. Резистор 49,9 Ом – 8 шт.
