В наявності
код: МВ110-224.1ТД

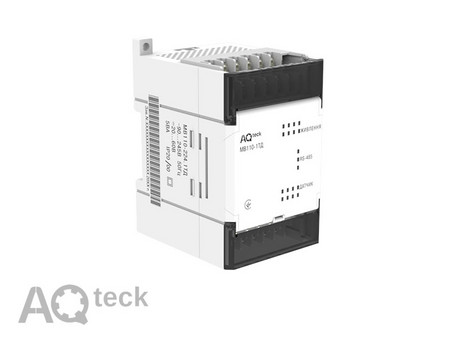

МВ110-1ТД. Модуль вводу сигналів тензодатчиків
код: МВ110-224.1ТД
Доступні способи доставки:
Нова Пошта
Укрпошта
Способи оплати:
Готівкою при отриманні товару, Накладений платіж, Visa та MasterCard, Переказ на рахунок ФОП та ТОВ
Гарантія:
Повернення і обмін протягом 14 днів з моменту покупки.
Пристрій призначений для вимірювання сигналів мостових тензометричних датчиків, перетворення даних вимірювання у значення фізичної величини та передавання результатів вимірювання у мережу RS-485
Настанова щодо експлуатування – mv110
Опис:
Основні особливості модуля вводу сигналів тензодатчиків
- Пристрій призначений для вимірювання сигналів мостових тензометричних датчиків, перетворення даних вимірювання у значення фізичної величини та передавання результатів вимірювання у мережу RS-485
- Пристрій МВ110-224.1ТД має один вимірювальний канал для підмикання одного тензодатчика
- Пристрій працює у мережі RS-485 за протоколами ModBus-RTU, ModBus-ASCII, DCON
- Пристрій не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із працюючою на ньому SCADA-системою, контролер або регулятор.
До пристрою надається безкоштовний ОРС-драйвер та бібліотека стандарту WIN DLL, які рекомендується використовувати при підмиканні пристрою SCADA-систем та контролерів інших виробників.
Конфігурування модуля здійснюється за допомогою ПК через адаптер інтерфейсу RS-485/RS-232 або RS-485/USB (наприклад, АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», яка входить до комплекту постачання.
МВ110-224.1ТД відповідає вимогам за стійкістю до впливів завад за ГОСТ Р 51522 для обладнання класу А.
Основні особливості модуля вводу сигналів тензодатчиків МВ110-224.1ТД
| Кількість вимірювальних каналів: | 1 |
| Напруга живлення*: | ~220 В та =24 В (універсальне джерело живлення) |
Технічні характеристики:
| Найменування | Значення |
| Напруга живлення пристрою
|
від 90 до 245 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63 Гц
або від 20 до 60 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, Вт, не більше | 5 |
| Кількість вимірювальних каналів:
МВ110-224.1ТД
|
1
|
| Розрядність АЦП, біт | 24 |
| Схема підмикання мостового тензодатчика | чотирьох- або шестидротова |
| Опір тензодатчика, Ом | від 87 до 1000 |
| Максимальне навантаження (декілька тензодатчиків, що паралельно підімкнені) на один канал, Ом, не менше | 87
(чотири датчики з опором 350 Ом) |
| Номінальна напруга живлення (збудження) тензодатчика від вбудованого джерела постійного струму, В |
2,5 ± 5 % |
| Час оновлення даних вимірювань у каналі для МВ110-224.1ТД, мс, не більше
–у режимі зі збудженням датчика постійною напругою – у режимі зі збудженням датчика знакозмінною напругою |
25 190 |
| Час встановлення робочого режиму (попереднє прогрівання), хв, не більше | 20 |
| Максимальна швидкість обміну за інтерфейсом RS-485, біт/с | 115200 |
| Мінімальна довжина кабелю типу «звита пара» для інтерфейсу RS-485, м, не більше | 1200 |
| Протоколи зв’язку, які використовуються для передавання інформації | ModBus-RTU;
ModBus-ASCII; DCON |
| Ступінь захисту корпусу:
– зі сторони передньої панелі – зі сторони клемної колодки |
IP20 IP00 |
| Напруга ізоляції гальванічної розв’язки при нормальних умовах, кВ, не менше:
– між корпусом пристрою та іншими колами – між колом вхідної напруги живлення (Мережа 220В) та іншими колами – між колом інтерфейсу RS-485 та вимірювальними колами |
3,0 3,0
0,75 |
| Габаритні розміри пристрою, мм
МВ110-224.1ТД
|
63×110×74
|
| Маса пристрою, кг, не більше
МВ110-224.1ТД
|
0,25
|
| Середній термін служби, років | 8 |
Умови експлуатування пристрою
Пристрій експлуатується за наступних умов:
- закриті вибухобезпечні приміщення без агресивних парів та газів;
- температура навколишнього повітря від мінус 20 до +55 °С;
- верхня межа відносної вологості повітря 95 % при 25 °С та більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
За стійкістю до кліматичних впливів при експлуатуванні пристрій відповідає групі виконання B4 за ГОСТ Р 52931-2008.
За стійкістю до впливів атмосферного тиску пристрій відноситься до групи Р1 за ГОСТ Р 52931-2008.
За стійкістю до механічних впливів при експлуатуванні пристрій відповідає групі виконання N1 за ГОСТ Р 52931-2008.
Схеми підмикання:
Загальний кресленик пристрою МВ110-224.1ТД
Підмикання до пристрою МВ110-224.1ТД зовнішніх пристроїв із застосуванням чотирьохдротової схеми підмикання до датчика та використанням заземлення
Комплектність:
- Пристрій
- Паспорт і гарантійний талон
- Настанова щодо експлуатування
