ПЧВ1 та ПЧВ2. Ефективні промислові перетворювачі частоти

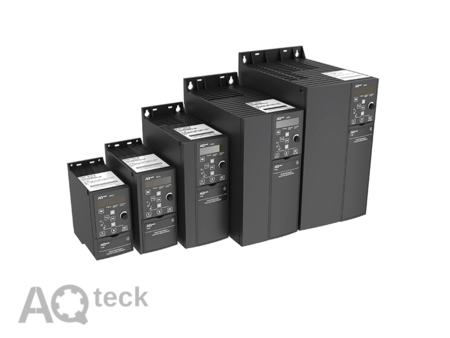

Перетворювачі частоти ПЧВ1 та ПЧВ2 широко застосовуються у більшості промислових застосувань для вирішення привідних задач. Керуючи швидкістю асинхронних двигунів та забезпечуючи високий момент на валу частотні перетворювачі ПЧВ здатні оптимізувати технологічні процеси, підвищити продуктивність та ефективність, забезпечуючи потрібні режими роботи механізмів.

За рахунок подвійного перетворення електроенергії ПЧВ значно зменшують пускові струми до рівня робочого струму двигуна, а також здатні скоротити енергоспоживання. Це дає можливість запуску і роботи обладнання від малопотужної мережі, наприклад, резервного генератора.

Потужні функції захисту двигуна і самого перетворювача збільшують час безперебійної роботи обладнання та значно зменшують простої. А вбудований промисловий інтерфейс RS-485 дає можливість легко вбудувати перетворювач до систем автоматизації, моніторингу і диспетчеризації.

Настанова щодо експлуатування – pchv12

Опис:

Перетворювачі частоти ПЧВ1 та ПЧВ2 широко застосовуються у більшості промислових застосувань для вирішення привідних задач. Керуючи швидкістю асинхронних двигунів та забезпечуючи високий момент на валу частотні перетворювачі ПЧВ здатні оптимізувати технологічні процеси, підвищити продуктивність та ефективність, забезпечуючи потрібні режими роботи механізмів.

За рахунок подвійного перетворення електроенергії ПЧВ значно зменшують пускові струми до рівня робочого струму двигуна, а також здатні скоротити енергоспоживання. Це дає можливість запуску і роботи обладнання від малопотужної мережі, наприклад, резервного генератора.

Потужні функції захисту двигуна і самого перетворювача збільшують час безперебійної роботи обладнання та значно зменшують простої. А вбудований промисловий інтерфейс RS-485 дає можливість легко вбудувати перетворювач до систем автоматизації, моніторингу і диспетчеризації.

Особливості та переваги

Універсальність застосування ПЧВ1/ПЧВ2 в різних системах:

• широка лінійка, яка містить 17 модифікацій частотних перетворювачів потужністю від 0,18 до 22 кВт з живленням від однофазної мережі 230 В (модифікації 0,18..2,2 кВт) та загальнопромислової трифазної мережі 0,4 кВ (модифікації 0,37..22 кВт);
• висока перевантажувальна здатність до 150% протягом 1 хвилини;
• вбудований гальмівний переривач для підключення гальмівного резистора при роботі з високо інерційними механізмами у модифікацій 1,5 кВт і вище.

Широкий функціонал і можливості налаштування:

• гнучкість налаштування режиму роботи за допомогою розширеного меню параметрів;
• вбудований ПІ-регулятор і програмований логічний контролер ПЛК для підтримання тиску, температури, рівня, тощо;
• різноманітні варіанти керування за допомогою аналогових і дискретних входів, а також RS-485.

Економія електроенергії:

• індивідуальне налаштування ПЧВ під двигун з автоматичною адаптацією;
• оптимізація режимів роботи приводу і обладнання;
• вбудований алгоритм автоматичної оптимізації енергоспоживання.

Диспетчеризація і безперервний моніторинг приводу:

• вбудовані інтерфейс RS-485;
• повний доступ до всіх параметрів.

Зверніть увагу!

Аксесуари (панель оператора ЛПО, монтажний комплект КМ1/2, тощо) , мережеві та моторні дроселі, гальмівні резистори до комплекту постачання ПЧВ не входять. Їх потрібно замовляти додатково.

Технічні характеристики:

Номінальні значення вхідних та вихідних струмів ПЧВ1 та ПЧВ2

* Струм, що забезпечує номінальну перевантажувальну здатність 150 % (тривалість 60 с, інтервал 600 с).

** Струм, що забезпечує максимальну перевантажувальну здатність 160 % (тривалість 0,5 с).

*** У цих модифікаціях вхідні струми менші від номінальних вихідних за рахунок встановлених у колі живлення ЕМС-фільтрів.

Габаритні та установчі розміри:

Габаритні та приєднавчі розміри перетворювача ПЧВ1 та ПЧВ2

Підбор ЧПВ

Для вибору модифікації ПЧВ слід визначити параметри мережі живлення обладнання (напруга, кількість фаз, струм), розрахувати та порівняти розрахунковий вихідний струм двигуна I_р і номінальний вихідний струм ПЧВ I_вих.

Розрахунковий вихідний струм залежить від:

• номінального фазного струму приводного електродвигуна;
• навантажувальної характеристики приводного механізму.

Навантажувальна характеристика закладається у розрахунок з коефіцієнтом запасу К, який залежить від характеру навантаження обраного механізму у робочому діапазоні швидкостей і необхідного пускового моменту використовуваного двигуна.

Для вибору модифікації ПЧВ

1. Визначте коефіцієнт К за даними з таблиці.

Не знайшли свого механізму? Напишіть нам

2. Визначте розрахунковий вихідний струм I_р за формулою I_р = I_ад × К,

де I_ад – номінальний фазний струм АД (з шильдика) при певній напрузі мережі живлення;

К – коефіцієнт запасу, обраний в п. 1.

3. Порівняйте значення розрахункового вихідного струму I_р і номінального вихідного струму ПЧВ I_вих

Для правильного вибору модифікації ПЧВ потрібно виконати умову:  I_вих ≥ I_р.

Позначення призамовленні:

Підбір комплекту:

Схема електричних з’єднань:

Схема електричних з’єднувань всіх клем пристрою

Аксесуари:

Позначення для замовлення	Найменування	Призначення	Зовнішній вид
ЛПО1	Локальна панель (з потенціометром) для ПЧВ1 та ПЧВ2	Використовується для програмування та оперативного керування ПЧВ.
ЛПО2	Локальна панель оператора(без потенціометра) для ПЧВ1 та ПЧВ2
Комплект KM1/2	Комплект монтажний (кабель 3 м) для ПЧВ1 та ПЧВ2	Призначений для кріплення ЛПО на дистанційну панель. Містить кабель (3 м) із з’єднувачами, ущільнювальну прокладку, фіксувальну рамку з гвинтами.
Замок ЗД1	Замок DIN-рейки для ПЧВ1	Призначений для кріплення корпуса ПЧВ1 на DIN- рейку.
Кришка КО1-1	Кришка опції IP21 для ПЧВ1, корпус 01	Призначена для поліпшення захисту корпуса ПЧВ до ступеня IP21, надійного закріплення мережевих та моторних кабелів та захисту від дотику до силових клем. Розрізняються розмірами для відповідних корпусів. До складу опції входять: верхня кришка (поз. 1); металева пластина та нижня кришка (поз. 2) з кріпленням.
Кришка КО1-2	Кришка опції IP21 для ПЧВ1, корпус 02
Кришка КО1-2-3	Кришка опції IP21 для ПЧВ1 та ПЧВ2, корпус 03
Кришка КО2-4	Кришка опції IP21 для ПЧВ2, корпус 04
Кришка КО2-5	Кришка опції IP21 для ПЧВ2, корпус 05
Панель ПК1-1/2	Панель кабельна для ПЧВ1, корпус 01 та 02	Призначена для надійного закріплення мережевих та моторних кабелів, а також для гальванічного підмикання оболонок броньованих кабелів до заземлювальної клеми ПЧВ. Принцип дії полягає у придушенні завад шляхом відведення їх енергії на клему заземлення. Кріпиться до клеми заземлення у нижній частині корпусу ПЧВ. Розрізняються розмірами для відповідних корпусів.
Панель ПК1/2-3	Панель кабельна для ПЧВ1 та ПЧВ2, корпусу 03
Панель ПК2-4/5	Панель кабельна для ПЧВ2, корпусу 04 та 05

Таблиця відповідності корпусів серії ПЧВ1/ПЧВ2

Комплектність:

1. ПЧВ
2. Паспорт та гарантійний талон
3. Настанова щодо експлуатування
4. Настанова користувача
5. Викрутка
