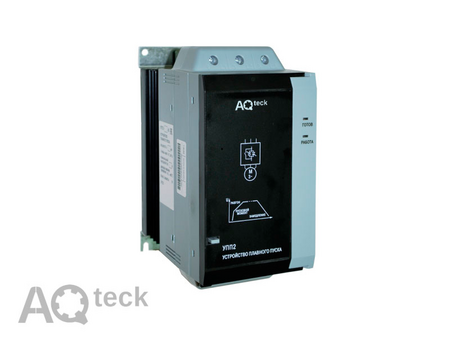

УПП2. Загальнопромислові пристрої плавного пуску

Лінійка пристроїв плавного пуску УПП2 забезпечують керування пуском та зупином електродвигуна потужністю до 110 кВт у режимі плавного наростання напруги та розроблені для використання із зовнішнім пристроєм захисту електродвигуна.

Настанова щодо експлуатування – upp2

Позначення при замовленні:

Опис:

Лінійка пристроїв плавного пуску УПП2 забезпечують керування пуском та зупином електродвигуна потужністю до 110 кВт у режимі плавного наростання напруги та розроблені для використання із зовнішнім пристроєм захисту електродвигуна.

Особливості та переваги лінійки УПП2:

• Легке встановлення на DIN-рейку пристроїв до 30 кВт.
• Вбудований байпас.
• 2- або 3-дротове керування запусканням/зупином.
• Відмінний ресурс із запусків (до 4xI_ном протягом 20 секунд при важкому режимі роботи).
• Сумісність з системами електроживлення із з’єднуванням за схемою «трикутника» та заземленням.

Основні параметри

Модифікації УПП2 та їх характеристики

Важкий режим передбачає перезавантаження 400 % I_ном більше 6 с.

Загальні технічні характеристики:

Загальні технічні характеристики

За ЕМС відповідає нормам, клас А за ГОСТ Р 51318.22

Масогабаритні характеристики:

Модифікація	Розміри, мм (В×Ш×Г)	Габаритні розміри	Маса, кг
УПП2-7К5-В УПП2-15К-В УПП2-18К-В УПП2-22К-В УПП2-30К-В	203×98×163		2
УПП2-37К-В УПП2-45К-В УПП2-55К-В	215×145×191		4,3
УПП2-75К-В УПП2-90К-В УПП2-110К-В	240×145×191		6,1

	При монтажі у горизонтальному положенні допустимий струм навантаження не більше 50% від номінального
Відстань між УПП2 при монтажі у шафі	Допускається монтаж впритул

Для моделей потужністю до 30 кВт можливий монтаж на стандартну DIN-рейку (30 мм). Для моделей 37…110 кВт можливий тільки монтаж на опорах.

Схеми підмикання:

	Дводротове керування
Пристрій плавного пуску УПП2 встановлено з автоматичним розмикачем кола, контролером перезавантаження та лінійним контактором	Тридротове керування

Налаштування:

УПП2 дозволяє встановити 3 параметри: час розгону, час уповільнення та пусковий момент. Вибір виконується з допомогою трьох поворотних перемикачів.

Пусковий момент (30…75 %, початкове значення 50 %) визначає пусковий крутний момент під час подаванні команди ПУСК.

Час розгону (2…20 с, початкове значення 10 с) визначає час, що відведений для поступового наростання напруги до досягнення значення напруги в електромережі. Налаштування для прискорення обертання електродвигуна та / або пускового струму. Короткий час, що відведено для плавного наростання напруги, приводить до швидкого прискорення обертання та створює високі пускові струми. Довші інтервали часу, який відведено для наростання напруги, приводять до повільного прискорення та створення низьких пускових струмів.

Час уповільнення (2…20 с, початкове значення 0 с) встановлює тривалість поступового зменшення напруги під час плавного зупину електродвигуна. Функція плавного зупину збільшує час уповільнення електродвигуна шляхом поступового зниження напруги, яка подається на електродвигун, коли подано команду на його зупинення.

Індикація

Пристрій має два індикатори: Ready (Готово) та Run (Робота).

Опис станів індикаторів

Комплектність:

1. Пристрій
2. Настанова щодо експлуатування
3. Паспорт та гарантійний талон
