Шафа керування освітленням ОЕ-ШУО

Вартість готового виробу розраховується після уточнення ТЗ менеджером.

Призначення

Шафа керування освітленням призначена для керування як зовнішнім (нічним, вечірнім), так і внутрішнім (технологічним, аварійним, евакуаційним) освітленням різних об’єктів: офісів, торговельних центрів, промислових і житлових будівель із будь-якими джерелами світла напругою 380/220 В змінного струму частотою 50 Гц до 400 А в автоматичному та ручному режимах.

Сфера застосування

Шафи застосовуються на будь-яких промислових і громадських об’єктах та дають змогу контролювати роботу освітлювальних приладів як на вулиці, так і в приміщеннях: птахофабрики, овочеві та тваринницькі ферми, хоспіси, клініки, лікарні, медичні центри, автошляхи.

Функції та переваги

• автоматичне, місцеве, ручне та автоматизоване керування групами освітлювальних мереж;

• захист мереж від перевантажень і коротких замикань;

• незалежне автоматичне керування вмиканням/вимиканням освітлювальних приладів від задавального пристрою;

• збільшення строку служби освітлювального обладнання;

• підвищення зручності експлуатації та зменшення трудомісткості обслуговування;

• диспетчеризація та контроль роботи освітлювальної мережі і груп приладів;

• сумарний облік споживання електроенергії обома мережами освітлення;

• контроль і керування якістю електроенергії;

• контроль працездатності освітлювальних приладів;

• гнучке налаштування графіків роботи.

Конструкція та принцип роботи

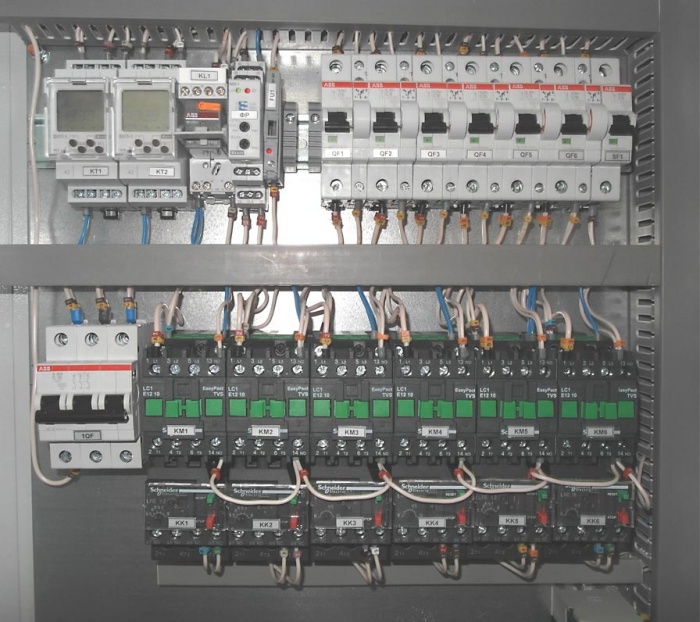

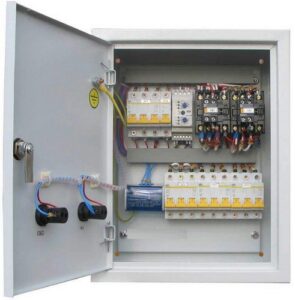

Шафи керування освітленням виконуються у вигляді підлогової шафи з утопленими дверцятами та являють собою металеву конструкцію, всередині якої на DIN-рейках розміщене основне обладнання.

Режими роботи: місцевий, дистанційний, ручний та автоматичний. Перемикання режимів здійснюється відповідними органами керування.

Автоматичне вмикання/вимикання освітлення відбувається за заданим алгоритмом у кількох режимах, які обираються перемикачем на дверцятах:

• ручний (за допомогою автоматів);

• від реле часу (за програмою);

• від фотореле (залежно від освітленості та часу доби).

Додатково шафа може комплектуватися лічильниками електроенергії, індикаторами, елементами автоматики, включно з ПЛК із програмним керуванням.

Вбудовані блоки дозволяють програмувати увімкнення та вимкнення освітлення протягом дня, доби або тижня. Передбачені заземлювальні шини та індикація кожної лінії. За потреби встановлюється датчик освітленості.

Електрична схема шафи освітлення з фотореле

Електрична схема шафи освітлення з добовим реле

Електрична схема шафи освітлення з добовим реле і фотореле

Технічні характеристики

• Ступінь захисту — IP54

• Кліматичне виконання — У3

• Температура роботи: від −40°C до +45°C

• Вологість: до 98% при +20°C

• Висота встановлення: до 1000 м

• Середовище: невибухонебезпечне, без струмопровідного пилу та агресивних парів

• Робоче положення — вертикальне, відхилення до 5°

• Режим роботи — тривалий

• Клас захисту — I

• Номінальна напруга — 220/380 В

• Кількість відхідних ліній — 3–20

• Максимальний струм лінії — 32–400 А

• Потужність навантаження:

  • однофазна мережа — до 10 кВт

  • трифазна — до 15 кВт

Позначення при виборі

1. Шафа керування зовнішнім освітленням

2. Номінальний струм: 32, 40, 50, 63, 80, 100, 125, 163, 200, 250, 400 А

3. Режим керування:

   • 21 — реле часу

   • 23 — фотореле

   • 24 — комбінований

4. Кількість пунктів навантаження — від 3

5. Ступінь захисту — IP54

6. Кліматичне виконання — У3

Комплектація

1. Ввідний автомат 3-полюсний — 1 шт

2. Кабельні вводи — 3 шт + за кількістю виходів

3. Автомат на обладнання шафи — 1 шт

4. Запобіжники вводу — 3 шт

5. Тримачі запобіжників — 3 шт

6. Контактор — 1 шт

7. Додаткові контакти до контактора

8. Теплове реле — 1 шт

9. Кулачковий перемикач режимів — 1 шт

10. Кнопка «ПУСК/СТОП» — 1 шт

11. Аварійна кнопка — 1 шт

12. Лампа «Мережа» (червона)

13. Лампа «Навантаження» (жовта)

14. Автомати споживачів — за кількістю

15. Запобіжники навантаження — за кількістю

16. Тримачі запобіжників — за кількістю

17. Лічильник електроенергії трифазний — 1 шт

18. Трансформатор струму — 1 шт

19. Металевий корпус шафи — 1 шт

20. Керування:

• фотоголовка з фоторезистором — 1 шт

• фотореле — 1 шт

• реле часу — 1 шт

21. DIN-рейка

22. Мідна шина

23. Проводи
