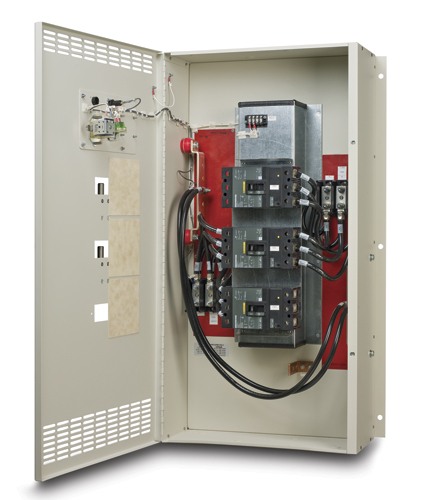

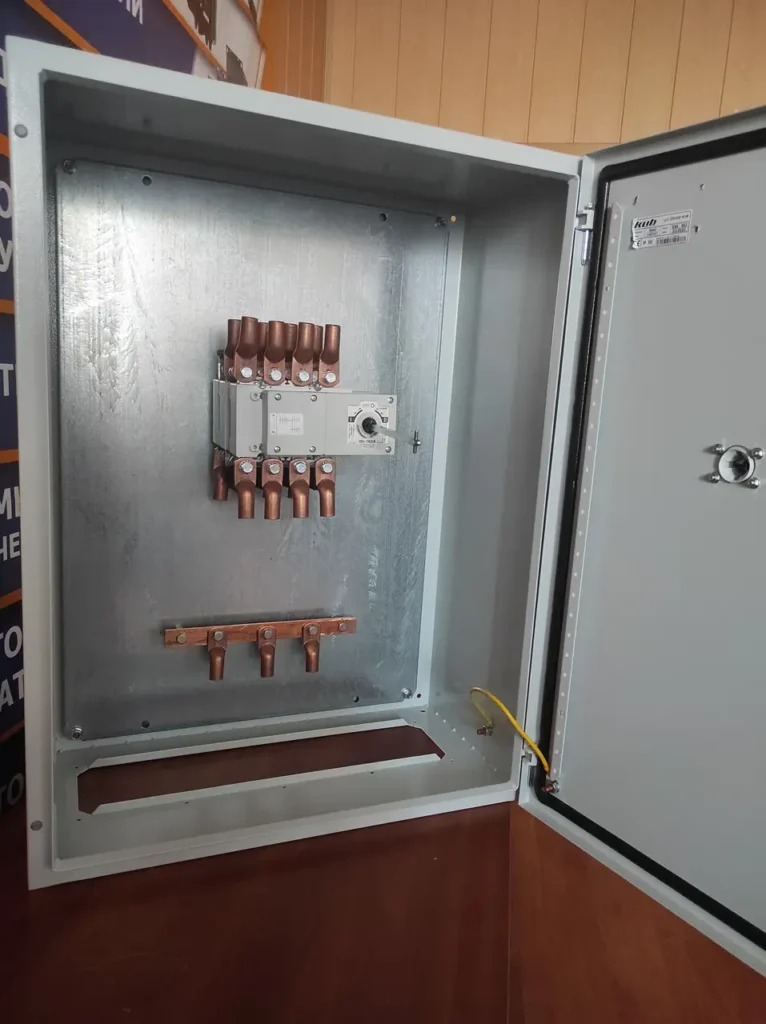

Щит байпаса ОЕ-ЩБ

Вартість готового виробу розраховується після уточнення технічного завдання менеджером.

Призначення щитів для підключення ДБЖ

Щити для ДБЖ (ОЕ-ЩБ) призначені для коректного підключення джерела безперебійного живлення (ДБЖ або UPS) до існуючої чи проєктованої електричної мережі об’єкта. Типовий щит ДБЖ має забезпечувати:

• захист живильних і відхідних кабельних ліній, через які здійснюється підключення ДБЖ до мережі об’єкта;

• можливість подачі або зняття напруги живлення на вході ДБЖ;

• можливість подачі або зняття напруги живлення на виході ДБЖ;

• подачу живлення в обхід ДБЖ та відключення ДБЖ від електроустановки для проведення регламентних робіт або його заміни.

Щит зовнішнього байпаса підбирається залежно від потужності підключеного джерела безперебійного живлення та запланованих навантажень. Під час складання таких виробів може застосовуватися як імпортне, так і вітчизняне обладнання.

Короткий опис роботи щита ДБЖ

Щит UPS має два режими роботи:

Нормальний режим — живлення подається на ДБЖ, а з нього розподіляється по навантаженнях. У цьому режимі байпас вимкнений.

Режим зовнішнього байпаса — живлення подається безпосередньо споживачам, ДБЖ виключений із мережі.

Для візуалізації поточного режиму роботи щита може застосовуватися світлова індикація на передній панелі.

Під час перемикання режимів роботи найпростіших щитів ДБЖ необхідно дотримуватися визначеного виробником алгоритму дій, оскільки його порушення може призвести до подачі зустрічної напруги на вихід ДБЖ, що загрожує його пошкодженням і дорогим ремонтом.

Щоб повністю виключити навіть можливість таких ситуацій, застосовуються схеми автоматизації перемикання, які гарантують правильну послідовність переходу між режимами роботи щита ДБЖ.

Керування автоматизованими щитами здійснюється за допомогою кнопкових постів на лицьовій панелі.

Види щитів зовнішнього байпаса

Щити зовнішнього байпаса класифікуються за різними параметрами:

• за швидкістю перемикання — з нульовим або ненульовим часом спрацювання;

• за ступенем захисту від зворотної напруги — «безпечні» та «небезпечні» (потребують контролю навантаження під час перемикання);

• за кількістю полюсів — від 1 до 4 (однофазні, однофазні + нейтраль, трифазні, трифазні + нейтраль);

• за номінальним струмом живильної лінії (залежить від потужності ДБЖ);

• за виконанням — заводські, стандартні щити введення резерву або виготовлені індивідуально згідно з вимогами виробника обладнання.

Компанія «Оріон Енерго» виконує як розробку схем щитів зовнішнього байпаса, так і їх складання за схемами замовника, гарантуючи повну відповідність технічним вимогам і нормативам, а також зручність підключення та перемикання режимів.

Простоту підключення UPS забезпечують комплекти клем підключення відповідного струмового номіналу.

Однолінійна схема типового щита ДБЖ

У загальному вигляді однолінійна схема типового щита джерела безперебійного живлення з ручним байпасом виглядає так:

• Вхідний автоматичний вимикач QF1 — дозволяє подавати/знімати напругу з вхідних клем ДБЖ;

• Вихідний автоматичний вимикач QF3 — дозволяє подавати/знімати напругу з вихідних клем ДБЖ;

• Рубильник QS2 зовнішнього байпаса — дозволяє подавати мережеву напругу безпосередньо на навантаження, минаючи джерело безперебійного живлення.
