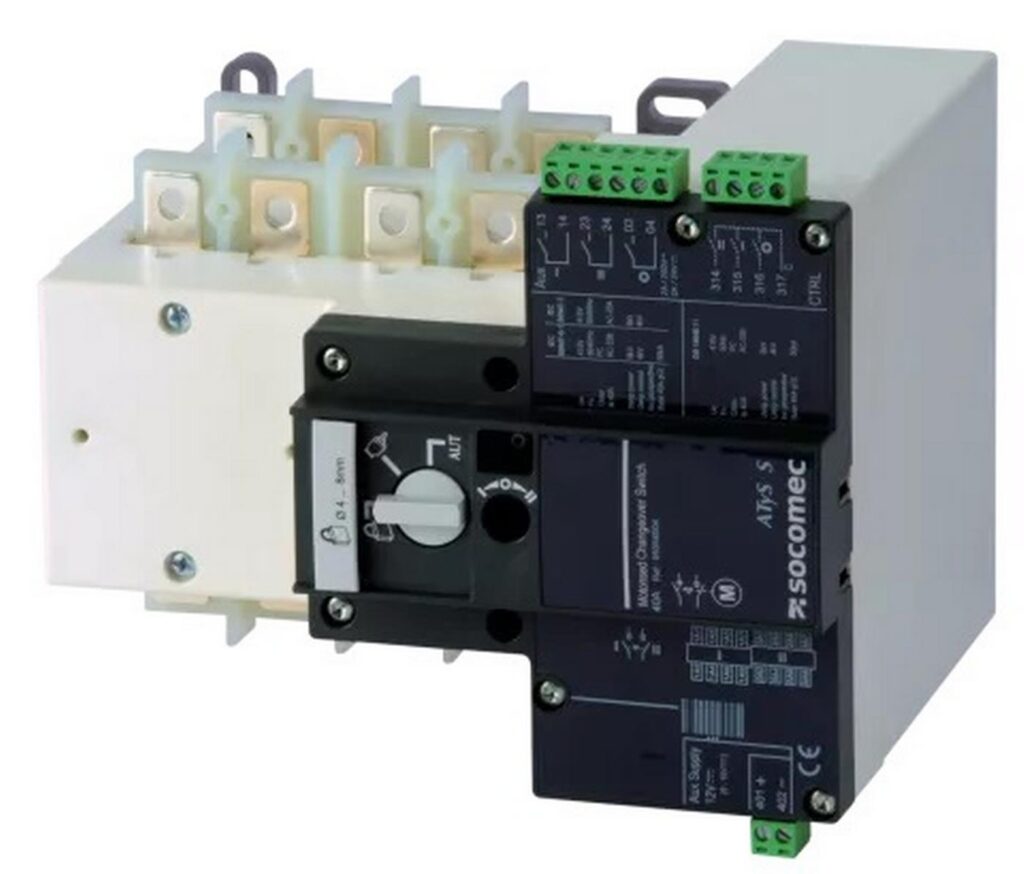

ATyS S. Моторизовані реверсивні рубильники(перемикачі) з дистанційним управлінням

Пристрої ATyS S – це 4-полюсні дистанційно керовані реверсивні рубильники з індикацією положення контактів.
Вони забезпечують перемикання під навантаженням двох трифазних джерел живлення за допомогою віддалених сухих контактів із зовнішнього автоматичного контролера.
Вони призначені для використання в низьковольтних системах електроживлення, де допустиме короткочасне переривання живлення споживача під час перемикання.

Настанова щодо експлуатування  – ATyS_S

Каталог – ATYS-S-CATALOG

Різниця між моделями лінійки ATyS :

ATyS R – моторизований реверсивний перемикач з дистанційним управлінням, іншими словами це виконавчий механізм, без логіки “на борту”. В нього є цифрові входи, на які потрібно подавати сигнал з зовнішніх пристроїв для керування ним. Як мінімум потрібно одне реле напруги, яке буде подавати сигнал на перемикання, при зникненні напруги на якомусь із вводів. Є сигнальне реле, яке сигналізує про готовність до роботи, є цифрові виходи для сигналізації положення приладу і аварії, є додаткові контакти.  Але в цьому приладі немає встроєнного таймеру, немає режиму “пріоритетності”, немає індикації присутності напруги на вводах. Тобто, резюмуючи – це звичайний моторизований реверсивний перемикач, який може працювати в автоматичному і ручному режимі, і  який цілком може використовуватись в системах АВР, з звонішнім керуванням. Найкращим рішення в пару до ATyS R є контролери  ATS серії ATyS C25, ATyS C35, ATyS C55, ATyS C65.

ATyS S – те саме що і ATyS R , але в діапазоні номінального струму – від 40А до 125 А.

ATyS T (зняті з виробництва)- це  автоматичні програмовані реверсивні рубильники (перемикачі), оснащені всіма функціями ATyS R поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/мережа». Тобто це вже готове рішення для якого непотрібне зовнішнє керування. “На борту” вже є реле напруги, з функціями установки граничних значень і гістерезису, таймер відмови і таймер повернення, функція зупинки в нульовому положенні з можливістю затримки в 0-му положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів, світлодіоди ручного і автоматичного режиму, нульового положення, дистанційного управління. ATyS T включає функцію автоматичного налаштування для визначення номінальних значень напруги та частоти мережі живлення, порядку чергування фаз та нульового положення, а також їх збереження у контролері ATS.  Також є вбудовані цифрові виходи, які можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії. Є можливість для підключення виносної віддаленої панелі для моніторингу і керування ATyS D10/D20.

ATyS G – це програмовані автоматичні реверсивні рубильники(перемикачі), оснащені всіма функціями ATyS R поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/мережа» і «мережа/генератор». Це також вже готове рішення для якого непотрібне зовнішнє керування.  По функціоналу (це все і навіть більше є в настановах щодо експлуатування):  вже є реле напруги, з функціями установки граничних значень і гістерезису, вибір напруги і частоти мережі,  таймер відмови і таймер повернення, функція зупинки в нульовому положенні з можливістю затримки в 0-му положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів, світлодіоди ручного і автоматичного режиму, нульового положення, дистанційного управління. ATyS G включає функцію автоматичного налаштування для визначення номінальних значень напруги та частоти мережі живлення, порядку чергування фаз та нульового положення, а також їх збереження у контролері ATS.  Також є вбудовані цифрові виходи, які використовуються для подачі команди на запуск генератора і які можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії. Є можливість для підключення виносної віддаленої панелі для моніторингу і керування ATyS D10/D20.

ATyS P – флагман лінійки, Дейнеріс Таргарієн в світі атісів,  повністю програмовані автоматичні реверсивні перемикачі(рубильники), оснащені всіми функціями вищепредставлених приладів ATyS G, ATyS T, ATyS R , а також  Є LCD-дисплей, для налаштування і моніторингу параметрів. Плюс дана модель оснащена опцією управління енергією, додатковими комунікаціями (можливість встановлення модулів: зв’язку RS-485 Modbus, входів/виходів, зв’язку Ethernet, зв’язку Ethernet + RS485 Modbus, аналогових виходів, імпульсних виходів ), веб-сервером (Функція веб-сервера
містить HTML-сторінки, вбудовані в модуль зв’язку Ethernet. Веб-сервер пропонує наступні функціональні можливості: Відображення стану
джерела та положення перемикача; Відображення основних праметрів; Доступ до відомостей про останні зареєстровані події; Відображення
конфігурації пристрою).  Налаштування параметрів, граничних значень і гістерезису напруги, частоти, таймерів, пріоритетності, зв’язку можливе кнопками з передньої панель або за допомогою програмного забезпечення Easyconfig.

Опис:

Широкий діапазон живлення
ATyS S доступний у наступних чотирьох варіантах поставки, кожен з широким діапазоном (+/- 30%):
– джерело живлення 12 В пост. струму (під замовлення)
– джерело живлення  24/48 В пост. струму (під замовлення)
– джерело живлення 230 В змін. струму. (в наявності)
– 2 джерела живлення 230 В перем. струму. (під замовлення)

Безпека та надійність
У пристроях ATyS S використовується технологія фіксованого положення, що забезпечує постійний тиск на контакти та запобігає передчасним несправностям. Крім того, їм не потрібне джерело живлення для збереження положення, що захищає споживачів від коливань напруги.

Спрощена інтеграція
Вироби ATyS S легко встановлюються у корпуси. Конструкція та компактний розмір даних пристроїв дозволяє встановлювати їх у більшість корпусів завглибшки 200 мм.

Спрощене техобслуговування
Технічне обслуговування може легко виконуватися під навантаженням, при цьому залишається доступним ручне керування.
Заміну контролера та електроприводу можна зробити, просто відкрутивши 4 гвинти, при цьому не потрібні жодні роботи з прокладання кабелів.
