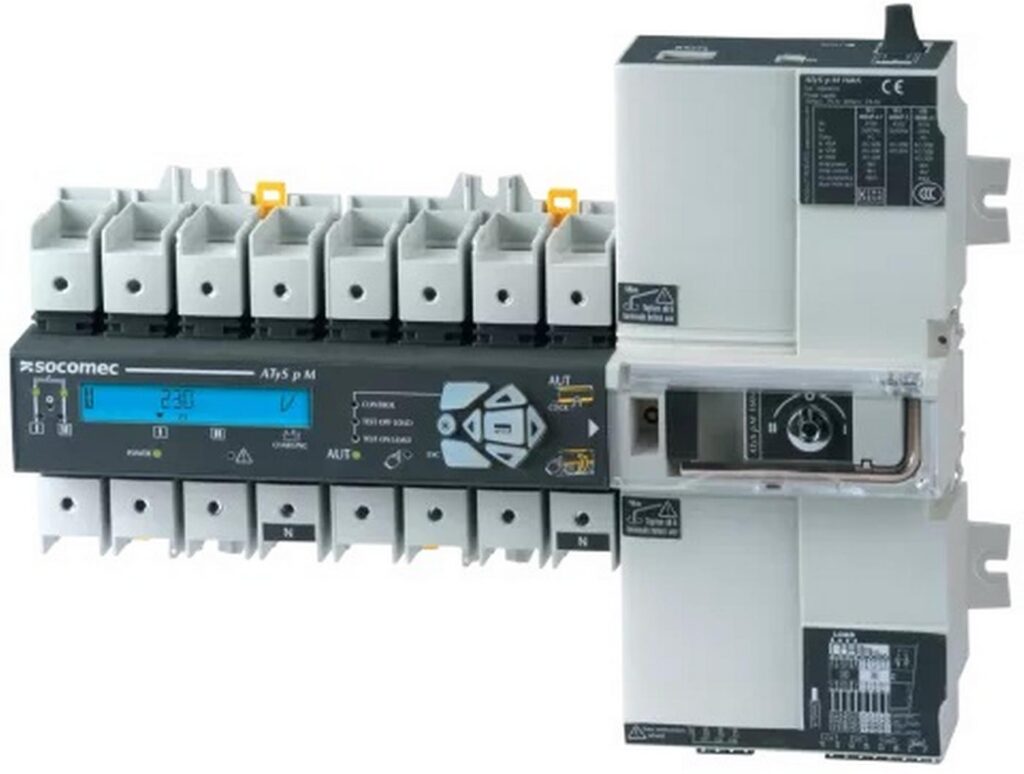

ATyS p M. Моторизовані автоматичні реверсивні рубильники (перемикачі) АВР

ATyS p M – це однофазні або трифазні модульні автоматичні реверсивні рубильники з індикацією положення контактів. Вони призначені для використання в низьковольтних системах електроживлення, де допустиме короткочасне переривання живлення споживача під час перемикання.
ATyS p M забезпечують перемикання з розривом ланцюга (I-0-II), перемикання між двома джерелами під навантаженням для будь-якого ланцюга живлення низької напруги, а також безпечну ізоляцію шляхом подвійного розмикання на полюс. Виріб є повністю програмованим і включає функціонал ATyS t M і ATyS g M поряд з додатковими програмованими параметрами і функцією відключення. Завдяки наявності засобів зв’язку виріб може надавати доступ до даних вимірювань напруги та частоти, а також до параметрів за допомогою ModBus.

Настанова щодо експлуатування – ATyS_pM_4p

Каталог –ATYS-P-M

Різниця між моделями лінійки ATyS _  M:

ATyS d M –  моторизований реверсивний перемикач з дистанційним управлінням, іншими словами це виконавчий механізм, без логіки “на борту”. В нього є входи, на які потрібно подавати сигнал з зовнішніх пристроїв для керування ним. Як мінімум потрібно одне реле напруги, яке буде подавати сигнал на перемикання, при зникненні напруги на якомусь із вводів. Також в цьому приладі немає встроєнного таймеру, немає режиму “пріоритетності”, немає індикації присутності напруги на вводах. Тобто, резюмуючи – це звичайний моторизований реверсивний перемикач, який може працювати в автоматичному і ручному режимі, і  який цілком може використовуватись в системах АВР, з звонішнім керуванням. Найкращим рішення в пару до ATyS d M є контролери  ATS серії ATyS C25, ATyS C35, ATyS C55, ATyS C65.

ATyS t M (зняті з виробництва, заміна – ATyS g M)- це модульні автоматичні реверсивні рубильники, оснащені всіма функціями ATyS d M поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/мережа». Тобто це вже готове рішення для якого непотрібне зовнішнє керування. “На борту” вже є реле напруги, з функціями установки граничних значень і гістерезису, таймер відмови і таймер повернення, функція зупинки в нульовому положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів. Також є вбудовані цифрові виходи, які можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії.

ATyS g M – це модульні автоматичні реверсивні рубильники, оснащені всіма функціями ATyS d M поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/генератор». Це також вже готове рішення для якого непотрібне зовнішнє керування. Основна відмінність між ATyS t M і ATyS g M – перший максимально налаштований для роботи в системі «мережа/мережа», другий в системі – «мережа/генератор». ATyS g M також може працювати в системі «мережа/мережа», але все-таки основна його “фіча” саме в інтеграції в систему роботи з генератором. По функціоналу (це все і навіть більше є в настановах щодо експлуатування): вже є  реле напруги, з функціями установки граничних значень і гістерезису, таймер відмови і таймер повернення на пріоритетний ввід, функція зупинки в нульовому положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів. Також є вбудовані цифрові виходи, які використовуються для подачі команди на запуск генератора, і які  можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії.

ATyS p M – флагман лінійки, Дейнеріс Таргарієн в світі атісів,  модульні автоматичні реверсивні перемикачі, оснащені всіми функціями вищепредставлених приладів, а також повністю програмованим інтегрованим контролером ATS, що дозволяє здійснювати автоматичне перемикання між двома джерелами в системах типу «мережа/генератор» або «мережа/мережа». Є LCD-дисплей, для налаштування і моніторингу параметрів. Світлодіоди подачі живлення, відмови, режиму роботи руч./авт. Програмовані входи, виходи. Є можливість для підключення виносної віддаленої панелі для моніторингу і керування ATyS D10/D20. Наявність інтерфейсу RS-485. Налаштування параметрів, граничних значень і гістерезису напруги, частоти, таймерів, пріоритетності, зв’язку можливе кнопками з передньої панель або за допомогою програмного забезпечення Easyconfig.

Опис:

Гнучке програмування
Час затримки ATyS p M та входи/виходи повністю налаштовуються, що дозволяє легко відстежувати конкретні завдання застосування (скидання навантаження, тестування…) та визначати робочий цикл спеціально адаптований для вашої сфери застосування.

Функція вимкнення
ATyS p M має функцію повернення в положення “0” у разі втрати обох джерел живлення (відключення). Це дозволяє захистити споживач від проблем, пов’язаних із нестабільністю джерела.

Зв’язок та конфігурування
Спеціальна версія ATyS p M доступна з інтегрованим зв’язком Modbus. Це надає доступ до більшості даних про виріб (стан, напругу, частоту тощо). Також доступне інтуїтивно зрозуміле безкоштовне конфігураційне програмне забезпечення (Easyconfig) для налаштування, перегляду та збереження всіх параметрів у ATyS p M.

Інтерфейс дистанційного керування
Спеціально розроблений для пристроїв у шафах віддалений інтерфейс відображає стан пристрою на передній панелі (D10) а також дає змогу редагувати параметри (D20).

Чудові електричні характеристики
Пристрої ATyS p M сумісні зі стандартом IEC 60947-6-1, який визначає вимоги до реверсивних рубильників. Їх властивості AC-33B до 125 A означають, що можна використовувати один і той же пристрій для резистивних, індуктивних та високоіндуктивних навантажень електродвигуна.

Стійкість до коливань напруги
Джерело живлення ATyS p M активне лише під час перемикання. Оскільки конструкція пристрою заснована на фіксованих положеннях, на нього не впливають коливання напруги мережі.
