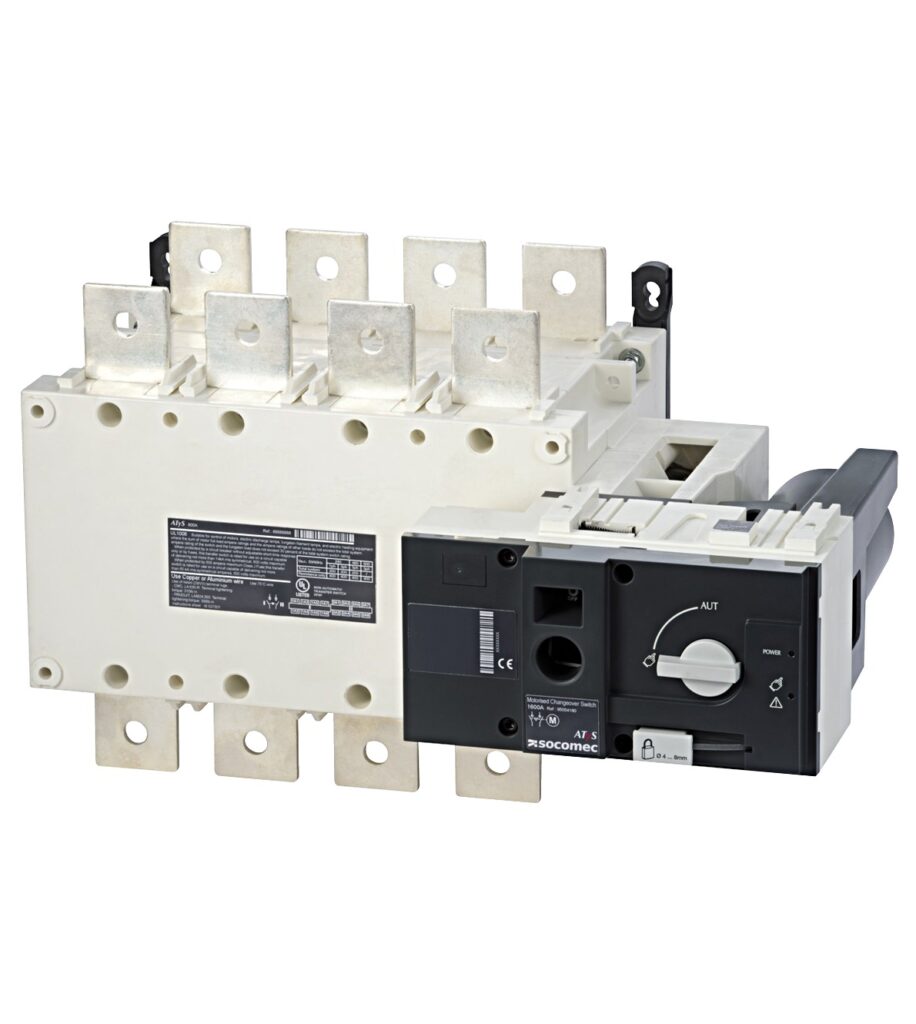

ATyS R. Моторизовані реверсивні рубильники(перемикачі) з дистанційним управлінням

ATyS r – це 3- або 4-полюсні дистанційно керовані реверсивні рубильники (перемикачі) з електроприводом з індикацією положення контактів.
Вони забезпечують перемикання під навантаженням двох трифазних джерел живлення за допомогою віддалених сухих контактів або зовнішнього автоматичного контролера, використовуючи імпульсну логіку, або контакторну.
Вони призначені для використання в низьковольтних системах електроживлення, де припустимо переривання живлення споживача під час перемикання.

Настанова щодо експлуатування 160А-630А – ATyS_R_160_630A

Настанова щодо експлуатування 800А-3200А – ATyS_R_800_3200A

Каталог – ATYS-R_Catalog

Різниця між моделями лінійки ATyS :

ATyS R – моторизований реверсивний перемикач з дистанційним управлінням, іншими словами це виконавчий механізм, без логіки “на борту”. В нього є цифрові входи, на які потрібно подавати сигнал з зовнішніх пристроїв для керування ним. Як мінімум потрібно одне реле напруги, яке буде подавати сигнал на перемикання, при зникненні напруги на якомусь із вводів. Є сигнальне реле, яке сигналізує про готовність до роботи, є цифрові виходи для сигналізації положення приладу і аварії, є додаткові контакти.  Але в цьому приладі немає встроєнного таймеру, немає режиму “пріоритетності”, немає індикації присутності напруги на вводах. Тобто, резюмуючи – це звичайний моторизований реверсивний перемикач, який може працювати в автоматичному і ручному режимі, і  який цілком може використовуватись в системах АВР, з звонішнім керуванням. Найкращим рішення в пару до ATyS R є контролери  ATS серії ATyS C25, ATyS C35, ATyS C55, ATyS C65.

ATyS S – те саме що і ATyS R , але в діапазоні номінального струму – від 40А до 125 А.

ATyS T (зняті з виробництва)- це  автоматичні програмовані реверсивні рубильники (перемикачі), оснащені всіма функціями ATyS R поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/мережа». Тобто це вже готове рішення для якого непотрібне зовнішнє керування. “На борту” вже є реле напруги, з функціями установки граничних значень і гістерезису, таймер відмови і таймер повернення, функція зупинки в нульовому положенні з можливістю затримки в 0-му положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів, світлодіоди ручного і автоматичного режиму, нульового положення, дистанційного управління. ATyS T включає функцію автоматичного налаштування для визначення номінальних значень напруги та частоти мережі живлення, порядку чергування фаз та нульового положення, а також їх збереження у контролері ATS.  Також є вбудовані цифрові виходи, які можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії. Є можливість для підключення виносної віддаленої панелі для моніторингу і керування ATyS D10/D20.

ATyS G – це програмовані автоматичні реверсивні рубильники(перемикачі), оснащені всіма функціями ATyS R поряд з інтегрованим контролером, що надає їм автоматичні можливості, призначені для роботи з системами типу «мережа/мережа» і «мережа/генератор». Це також вже готове рішення для якого непотрібне зовнішнє керування.  По функціоналу (це все і навіть більше є в настановах щодо експлуатування):  вже є реле напруги, з функціями установки граничних значень і гістерезису, вибір напруги і частоти мережі,  таймер відмови і таймер повернення, функція зупинки в нульовому положенні з можливістю затримки в 0-му положенні, вибір пріритету,  індикація положення контактів, світлодіоди готовності до роботи вводів, світлодіоди ручного і автоматичного режиму, нульового положення, дистанційного управління. ATyS G включає функцію автоматичного налаштування для визначення номінальних значень напруги та частоти мережі живлення, порядку чергування фаз та нульового положення, а також їх збереження у контролері ATS.  Також є вбудовані цифрові виходи, які використовуються для подачі команди на запуск генератора і які можуть використовуватись для дистанційного контролю стану перемикача, передачі сигналу аварії. Є можливість для підключення виносної віддаленої панелі для моніторингу і керування ATyS D10/D20.

ATyS P – флагман лінійки, Дейнеріс Таргарієн в світі атісів,  повністю програмовані автоматичні реверсивні перемикачі(рубильники), оснащені всіми функціями вищепредставлених приладів ATyS G, ATyS T, ATyS R , а також  Є LCD-дисплей, для налаштування і моніторингу параметрів. Плюс дана модель оснащена опцією управління енергією, додатковими комунікаціями (можливість встановлення модулів: зв’язку RS-485 Modbus, входів/виходів, зв’язку Ethernet, зв’язку Ethernet + RS485 Modbus, аналогових виходів, імпульсних виходів ), веб-сервером (Функція веб-сервера
містить HTML-сторінки, вбудовані в модуль зв’язку Ethernet. Веб-сервер пропонує наступні функціональні можливості: Відображення стану
джерела та положення перемикача; Відображення основних праметрів; Доступ до відомостей про останні зареєстровані події; Відображення
конфігурації пристрою).  Налаштування параметрів, граничних значень і гістерезису напруги, частоти, таймерів, пріоритетності, зв’язку можливе кнопками з передньої панель або за допомогою програмного забезпечення Easyconfig.

Опис:

Сигнальне реле для перевірки доступності пристрою
Пристрої ATyS r обладнані сигнальним реле, яке відстежує роботу і тим самим забезпечує додаткову безпеку приладу.
Дане реле інформує користувача про експлуатаційну готовність виробу в режимі реального часу (тобто повідомляє, чи справний пристрій і чи готовий до перемикання джерел).

Вбудовані додаткові контакти
Як частина функції моніторингу пристрою ATyS r забезпечують передачу інформації про положення. Це можливо завдяки стандартній інтеграції додаткового контакту кожного положення.

Розширений діапазон живлення
Пристрої ATyS r забезпечують підвищену експлуатаційну готовність завдяки широкому діапазону електроживлення від 208 до 277 перем. струму ±20%.

Ще міцніша конструкція
Оновлена ​​конструкція включає металеві монтажні ніжки у всій лінійці ATyS, що сприяє підвищенню загальної міцності перемикачів. Це також дозволяє легко встановлювати перемикачі на задній панелі за допомогою змонтованих гвинтів.
